왜 태양광과 태양열을 혼동하여 쓰는가? : 사진으로 보는 태양광 태양열 차이

태양광, 태양열 관련 게시글을 보면 꽤나 많은 사람들이 태양광을 태양열이라고 부르는 경우가 많다.

고등학교 과학수업만 들어도 태양광과 태양열이 다르다는 건 배울텐데 대체 왜 태양광을 태양열이라 부르는거지?
아예 구조자체가 다른데? 이해가 안 된다.

https://ko.wikipedia.org/wiki/%ED%83%9C%EC%96%91%EC%97%B4_%EB%B0%9C%EC%A0%84

태양열 발전 - 위키백과, 우리 모두의 백과사전

태양열 발전(太陽熱發電)은 태양열을 모아서 전기를 생산하는 발전 방식의 총칭이다. 흔히 태양광 발전과 혼동한다.

위키백과에서도 언급했듯이 정말 많이들 잘못사용하는거 같다.

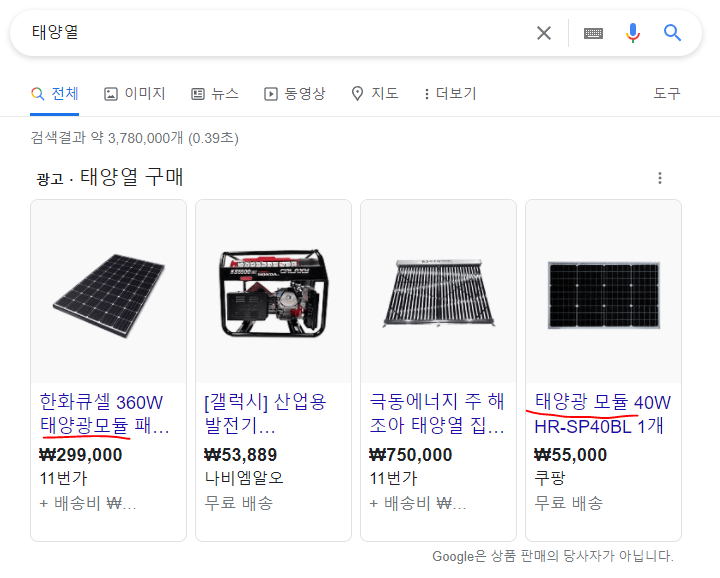

그냥 구글에 '태양열'이라고 치기만 해도

'태양열'이 아니라 웬 태양광 모듈이 뜬다.



애초에 태양광 발전은 광전효과(빛)를 통해 발전(전기생산)하는 것이고
태양열 발전은 열을 모아서 터빈을 돌려서 발전한다.
가정용 태양열은 그 크기가 작아서 '발전'은 아니고 '난방'용이다.
(가정용 태양광은 전기 생산하는게 맞다.)

글로만 설명하면 안 와닿을 수 있으니 한국에너지 공단 자료를 통한 태양광, 태양열 차이를 보겠다. (참고로 가정용 기준인듯)

https://www.knrec.or.kr/energy/sunlight_intro.aspx

한국에너지공단 - 신재생에너지

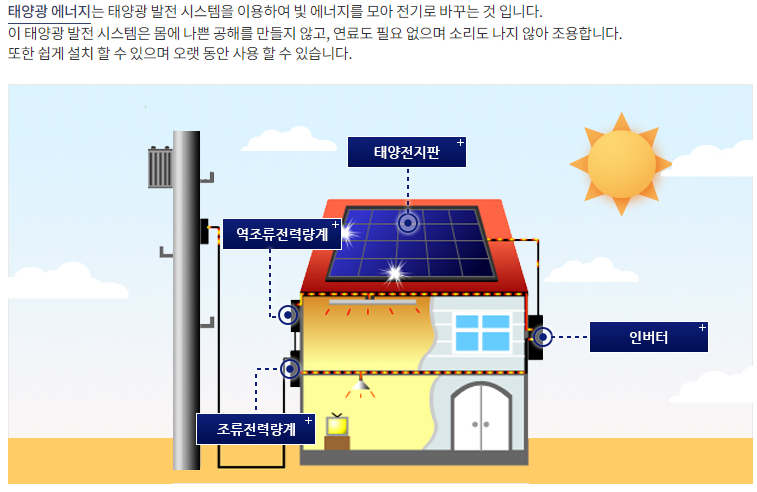

태양광 발전

태양광 에너지는 태양광 발전 시스템을 이용하여 빛 에너지를 모아 전기로 바꾸는 것 입니다.
이 태양광 발전 시스템은 몸에 나쁜 공해를 만들지 않고, 연료도 필요 없으며 소리도 나지 않아 조용합니다.
또한 쉽게 설치 할 수 있으며 오랫 동안 사용 할 수 있습니다.

태양전지판 = 태양광 모듈 = PV(photovoltaics) 이고 여기에 빛(태양)을 쬐어주면 발전되는 것이다.
참고로 발전 = 전기 생산

추진목적

태양광 이용기술

• 태양광 발전은 태양의 빛에너지를 변환시켜 전기를 생산하는 발전기술햇빛을 받으면 광전효과에 의해 전기를 발생하는 태양전지를 이용한 발전방식
• 태양광 발전시스템은 태양전지(solar cell)로 구성된 모듈(module)과 축전지 및 전력변환장치로 구성됨

태양전지에 의한 발전원리태양전지 (太陽電池 : solar cell, solar battery)

• 태양에너지를 전기에너지로 변환할 목적으로 제작된 광전지로서 금속과 반도체의 접촉면 또는 반도체의 pn접합에 빛을 조사(照射)하면 광전효과에 의해 광기전력이 일어나는 것을 이용한 것
• 금속과 반도체의 접촉을 이용한 것으로는 셀렌광전지, 아황산구리 광전지가 있고, 반도체 pn접합을 사용한 것으로는 태양전지로 이용되고 있는 실리콘광전지가 있음

PN접합에 의한 발전원리

• 태양전지는 반도체기술의 발달과 반도체 특성에 의해 자연스럽게 개발되었으며 대표적으로 실리콘 태양전지가 있음
• 태양전지는 전기적 성질이 다른 N(negative)형의 반도체와 P(positive)형의 반도체를 접합시킨 구조를 하고 있으며 이들 반도체의 경계 부분을 PN접합(PN-junction)이라 일컬음
• 이러한 태양전지에 태양빛이 닿으면 태양빛은 태양전지 속으로 흡수되며, 흡수된 태양빛이 가지고 있는 에너지에 의해 반도체내에서 (+)와 (-)의 전기를 갖는 입자(정공(正孔:hole), 전자(電子:electron))가 발생하여 각각 자유롭게 태양전지 속을 움직이지만, 전자(-)는 N형 반도체 쪽으로, 정공(+)은 P형 반도체 쪽으로 모이게 되어 전위가 발생하게 된다. 이 때문에 앞면과 뒷면을 붙여 만든 전극에 전구, 모터와 같은 부하를 연결하게 되면 전류가 흐르게 되는데 이것이 태양전지의 PN접합에 의한 태양광발전의 원리이다.



생김새도 봐보면 직사각형에 작은 네모들로 규칙적으로 생겼다. (셀이 모여서 모듈을 이룸)



그럼 태양열을 봐 볼까. (태양열 난방장치)

https://www.knrec.or.kr/energy/solar_intro.aspx

한국에너지공단 - 신재생에너지

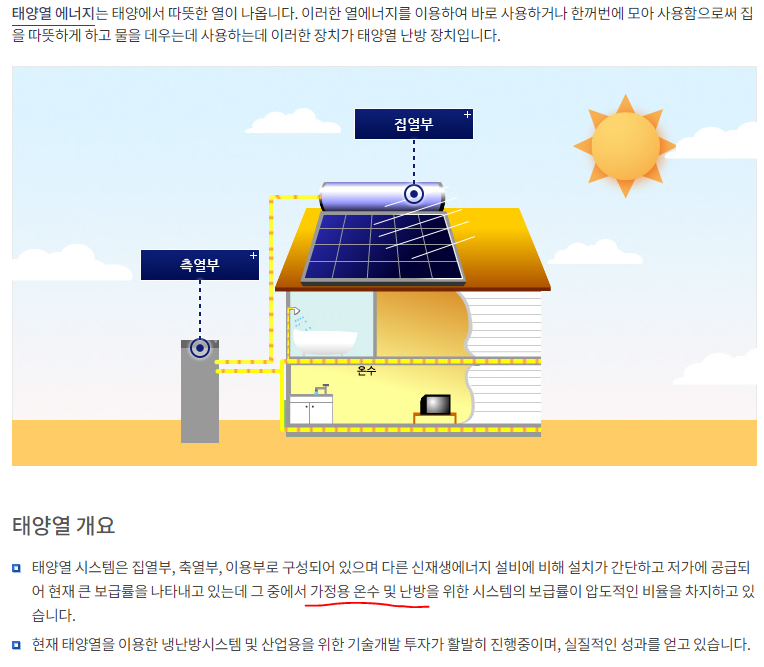

태양열 난방

태양열 에너지
는 태양에서 따뜻한 열이 나옵니다. 이러한 열에너지를 이용하여 바로 사용하거나 한꺼번에 모아 사용함으로써 집을 따뜻하게 하고 물을 데우는데 사용하는데 이러한 장치가 태양열 난방 장치입니다.

태양열 개요
태양열 시스템은 집열부, 축열부, 이용부로 구성되어 있으며 다른 신재생에너지 설비에 비해 설치가 간단하고 저가에 공급되어 현재 큰 보급률을 나타내고 있는데 그 중에서 가정용 온수 및 난방을 위한 시스템의 보급률이 압도적인 비율을 차지하고 있습니다.현재 태양열을 이용한 냉난방시스템 및 산업용을 위한 기술개발 투자가 활발히 진행중이며, 실질적인 성과를 얻고 있습니다.

가정용 온수 및 난방에 쓰인다. 열이 쪼여지는 판이 태양광 모듈이랑 너무 똑같이 생긴 그림이긴한데;

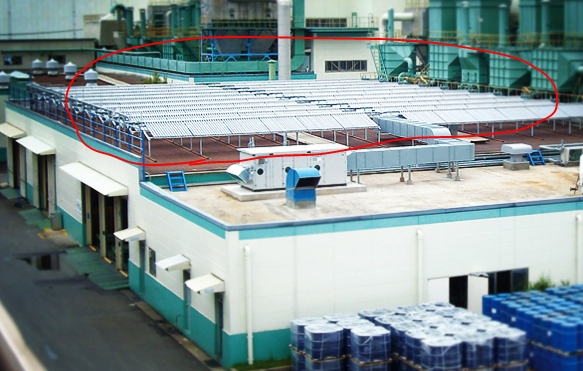

실제 사진을 보면 다르다.

자세히보면 미세하게 세로줄이 많다.

세로로 된 관이 촘촘히 들어가있는 구조라서 그렇다.

추진목적

태양열 이용기술

• 태양광선의 파동성질을 이용하는 태양에너지 광열학적 이용분야로 태양열의 흡수·저장·열변환 등을 통하여 건물의 냉난방 및 급탕 등에 활용하는 기술
• 태양열 이용기술의 핵심은 태양열 집열기술, 축열기술, 시스템 제어기술, 시스템 설계기술 등이 있음

태양열 시스템 구성 및 집열기의 종류시스템 구성

• 집 열 부 : 태양열 집열이 이루어지는 부분으로 집열온도는 집열기의 열손실율과 집광장치의 유무에 따라 결정됨
• 축 열 부 : 열 시점과 집열량이 이용시점과 부하량에 일치하지 않기 때문에 필요한 일종의 버퍼(buffer) 역할을 할 수 있는 열저장 탱크
• 이 용 부 : 태양열 축열조에 저장된 태양열을 효과적으로 공급하고 부족할 경우 보조열원에 의해 공급
• 제어장치 : 태양열 축열조에 저장된 태양열을 효과적으로 공급하고 부족할 경우 보조열원에 의해 공급



사람들이 자주 태양광 모듈과 혼동하는 판 때기가 '집열부'다. 열을 모으는 구조라 자세히 보면 다르다. 판 때기라는 점은 비슷허지만..

이렇게 세로 줄이 나란히 주르륵 있는 구조도 있다. 딱 봐도 태양광 모듈과 다르다.

사진 및 주요설명 출처 : 한국에너지공단

반응형



이 글을 쓰게 된 계기는 태양열 관련 조사를 해야하는데 온갖데에서 태양광 내용만 나와서 짜증나서 쓰게 됐다.
혹시 틀린 부분이 있으면 정정 덧글은 환영이다. (하도 사람들이 혼동하니까 내가 잘못알고 있나 싶을 정도였음;; 태양광모듈처럼 생겼는데 태양열 발전(또는 난방) 기능을 하는건가?? 싶었음. 서치하면서 나도 많이 알게됐다.)

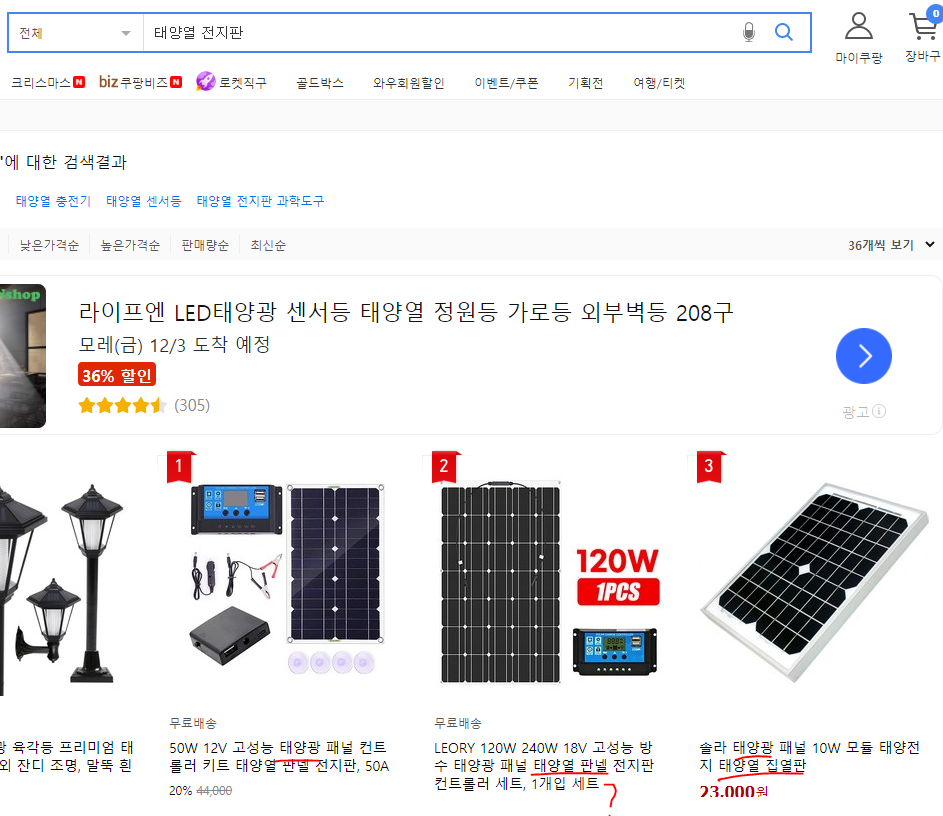

그리고 제일 어이없는 단어가 '태양열 전지판'
뭐지? 태양광 전지판도 아니고 태양열 전지?? 이 무슨 태양광과 태양열이 혼합된 형태로 보이는 녀석은?

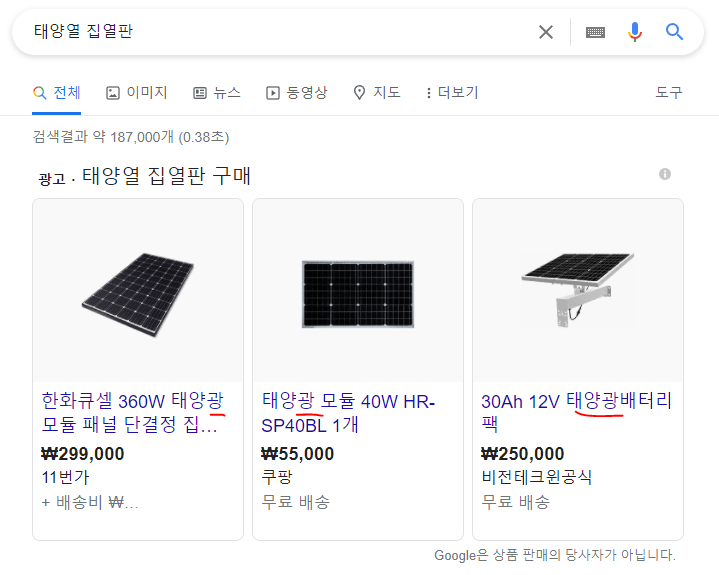

심지어 태양열 집열판이라고 해놓고 태양광 모듈 파는데도 있음 ㅋㅋㅋㅋ

사진을 보면 아무리 봐도 태양광 셀이 모여진 모듈같은디... 왜 태양열이라고 하는거야 대체...

제가 왜 태양열 정보를 얻고 싶어도 태양광만 잔뜩 나와서 짜증난지 아시겠는지?? '집열'인데 왜 왜?!!
내가 모르는 사이에 태양광 발전도 태양열 전지판이라고 부르는 규칙이 생긴건지. 검색해도 판매나 저렇게 하지 정보글은 다 태양광 전지라고 부른다.

추가로 예전에 웹툰 보다가 태양광 발전을 '태양열 전지판'이라고 언급한 부분 때문에 뭐지 싶어서 도중하차한 적도 있다. 지금 생각하면 모든 판매처에서 태양광 모듈을 태양열 전지판이라고 혼용해서 쓰니 저렇게 표현했구나 싶지만. 당시에는 납득이 안 돼서 몰입이 팍 깨져서 하차했다.

문유 2화중
