캐드 지도(지리) 도면 구하는 법 (feat. 국토지리정보원)

안녕하세요?

제가 보통은 한글, 엑셀, 피피티 관련한 정보 게시글을 많이 올렸었는데요.

처음으로 캐드 정보글을 올립니다!

솔직히 캐드 정보는 많이들 알고 있을 거 같아서 굳이 안 올렸는데

(그렇게 따지면 한글, 엑셀, 피피티는 다들 더 잘 알지 않는가?)

이 정보는 유용할 거 같아 글을 쓰게 됐습니다. (저 조차도 까먹으면 필요할 거 같아서 ㅎㅎ)



캐드 작업을 하다 보면 지도 도면이 필요할 때가 많습니다.

캐드 지도도면

이러한 도면은 어디서 구하는가?!

정부기관인 국토교통부가 운영하는

국토지리정보원 홈페이지

국토지리정보원 사이트에서 구할 수 있습니다.

https://www.ngii.go.kr/kor/main.do

국토지리정보원

사이트 링크는 위에!

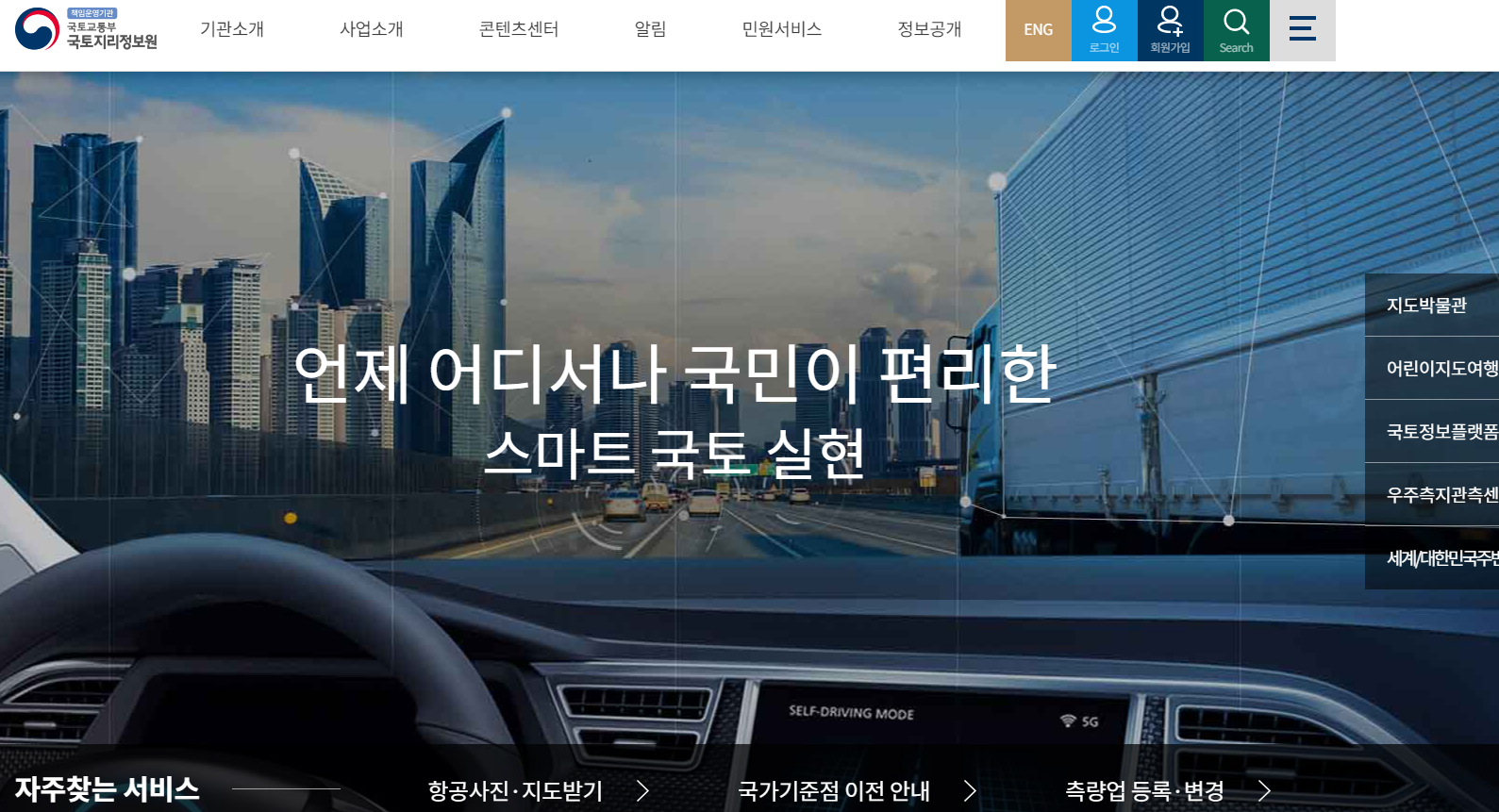

지도를 받기 위해 홈페이지 화면에서 항공사진, 지도받기를 눌러주세요

항공사진, 지도받기

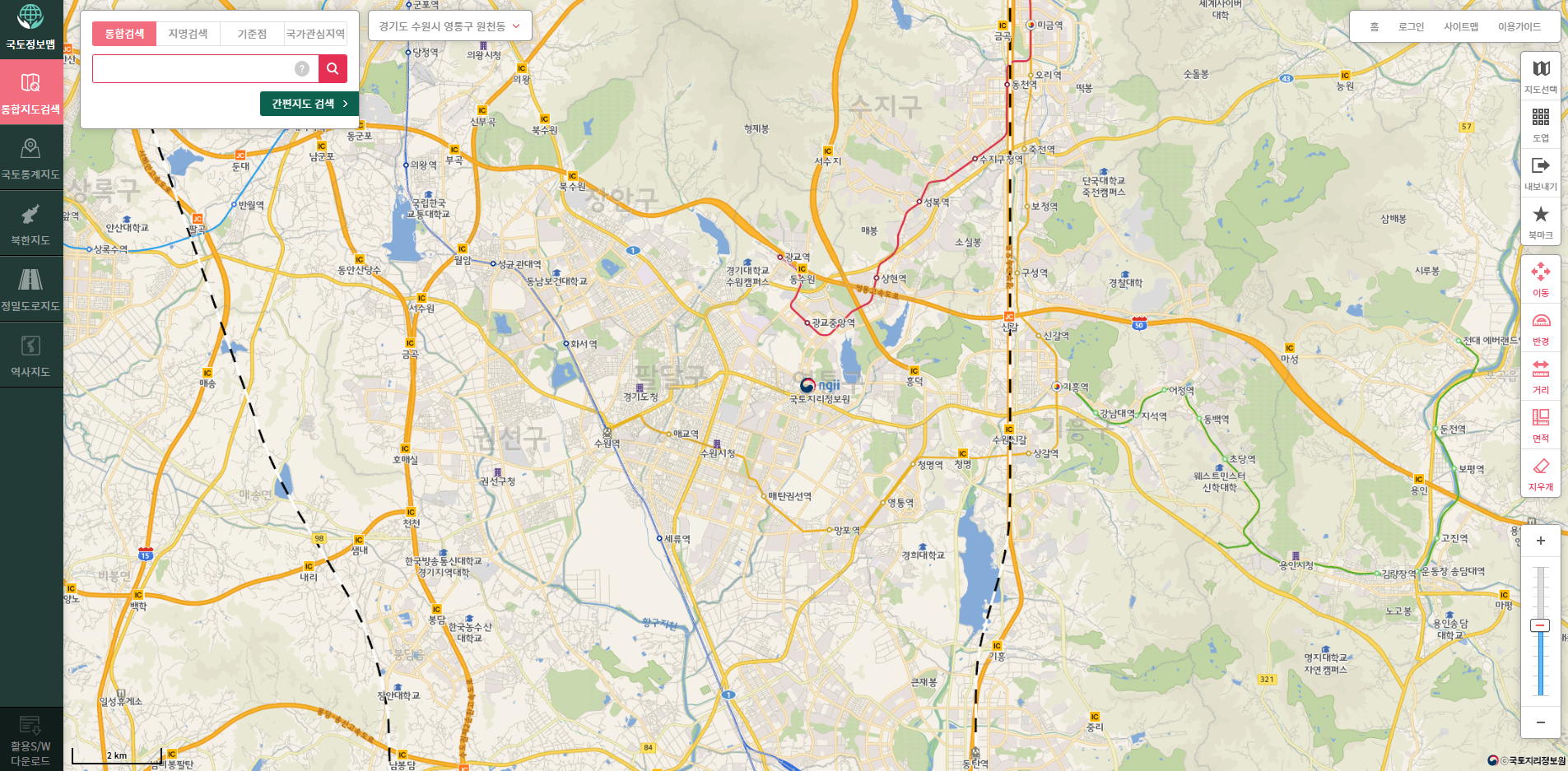

그러면 아래와 같은 화면이 나옵니다.

우리나라 지도가 딱!

하지만 이때 원하는 지도를 검색하기 전에 로그인을 해줘야 합니다.

국토정보지리원의 아이디가 없다? 그러면 회원 가입하시면 돼요.

오른쪽 상단에 로그인과 회원가입 버튼이 있어요.

왜냐하면 로그인하지 않고 위치 검색하고 다운로드 받으면

초기화돼서... 어차피 로그인하고 들어가는 게 낫습니다.

또 개인에게 대략 1회 1기가 정도는 무료로 다운로드를 할 수 있게 해 뒀어요.



그러면 원하는 지도 도면을 얻기 위해 검색을 해볼까요?

국토정보지리원 통합검색

먼저 맨 왼쪽 버튼에서 원하시는 지도를 선택하시면 되는데

저는 일단 통합지도 검색으로 했습니다. 그리고 서울역 지도를 구해볼게요.

1번, 통합검색에서 검색어를 입력! 지명을 적으시면 됩니다. 저는 서울역, 입력

2번, 검색 결과에 위치가 여러 개 뜹니다. 원하시는 거 선택!

그 오른쪽에 수치지도, 항공사진, 공공측량 등등 많이 있어요.

우리는 수치지도를 눌러주세요.

그러면 또 여러개 있는데 그냥 맨 위 '수치지형도 DXF 파일'을 선택!

우리는 캐드 파일이니까 dwg 파일이 필요하긴 한데 dxf파일도 캐드에서 열 수 있어요.

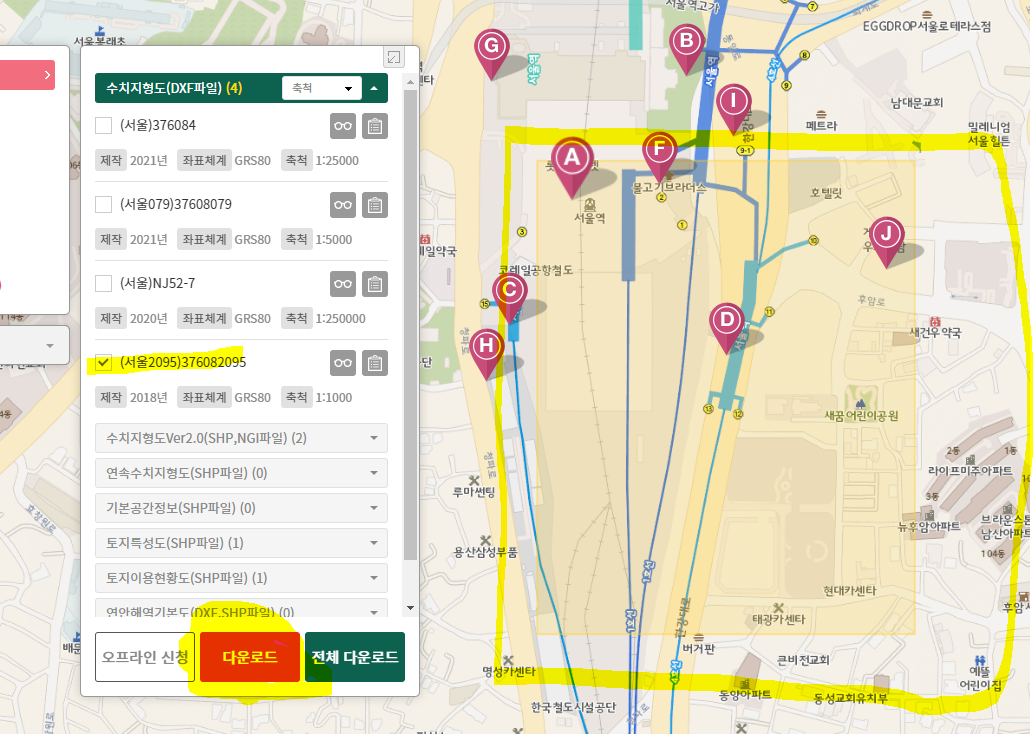

3번, 선택한 지역의 원하시는 구체적인 구간을 선택하는 부분입니다.

제작, 좌표체계, 축척 확인해보시고.. 축척이 작을수록 구역이 작아요. 그리고 다중 선택이 가능하고 선택한 부위가 지도에 노랗게 표시되는 겁니다.

다운로드

즉 노란색으로 칠해진 지도 부분을 다운로드 가능해요.

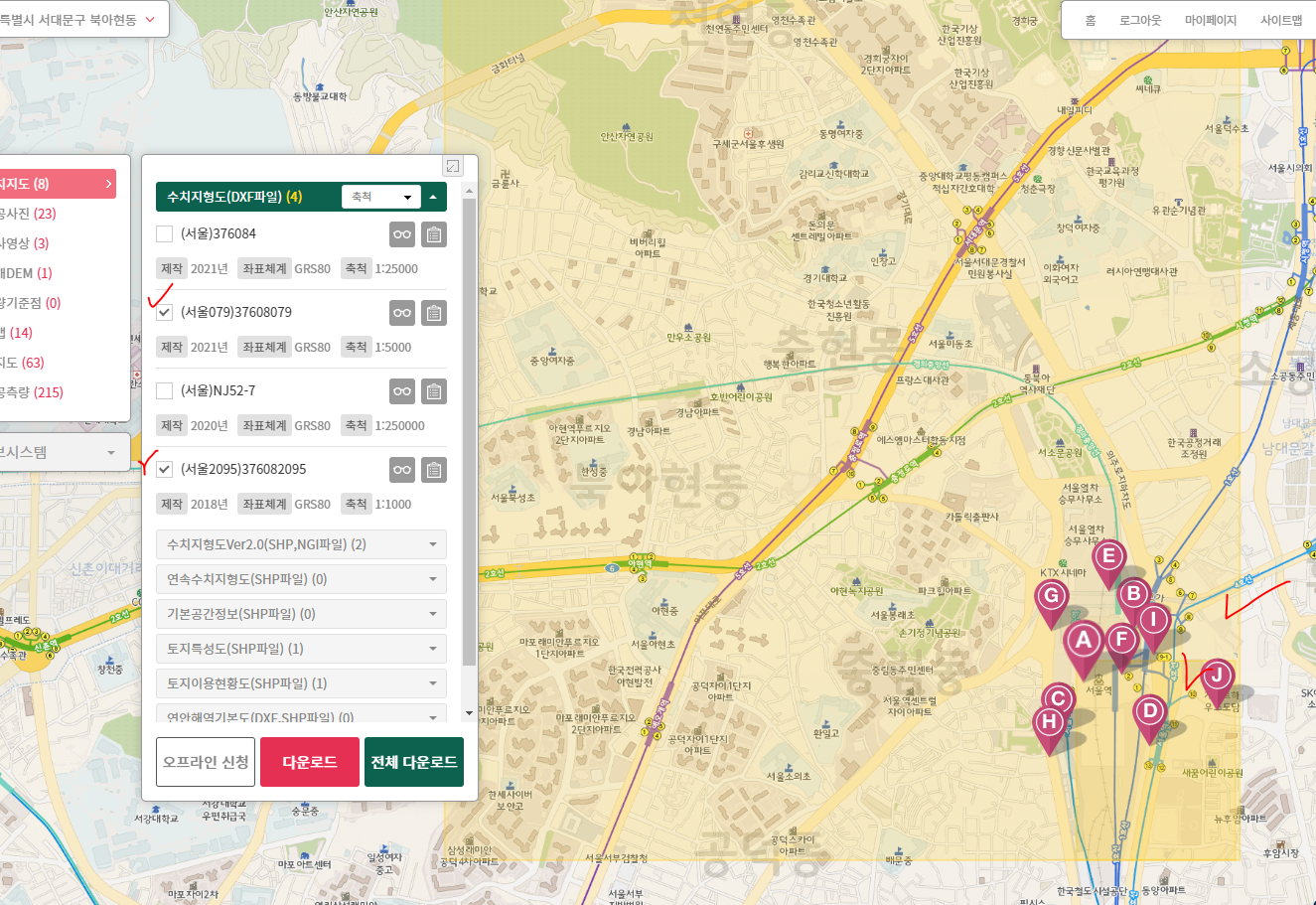

여러 개 선택(다중 선택)하면 어떻게 되느냐? 아래와 같이 됩니다.

다중선택

제가 두 개를 선택했는데요. 지도를 자세히 보시면 오른쪽 하단이 좀 더 진하고 나머진 연한 노란색이에요.

새로 선택한 서울 079(축척 5000)가 서울 2095(축척 1000)를 포함한 형태라 그래요.

아무튼 원하시는 구역이 포함되시면 다운로드를 눌러주시면 돼요.



반응형



다운로드 클릭!

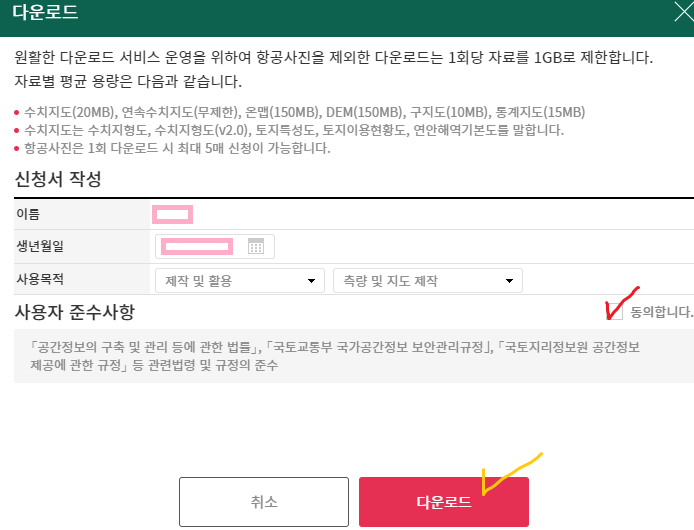

다운로드를 누르시면 아래와 같은 창이 뜹니다.

다운로드

이름은 알아서 적혀있고 생년월일만 추가해서 작성하시면 돼요.

사용목적은 원하시는 목적에 맞춰 적으시면 되는데

저는 제작 및 활용 - 측량 및 지도 제작으로 했습니다.

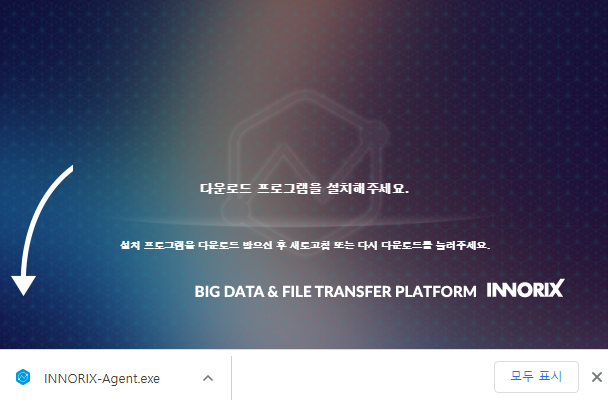

그리고 처음 국토정보지리원에서 다운로드하는 거라면... 아래와 같이 플러그인(다운로드 프로그램) 설치를 요청합니다.

프로그램 설치

설치해주시면 되는데 exe 파일을 누른다고 바로 되지 않으니

파일 탐색기 여셔서 다시 한번 파일을 눌러주세요.

설치한다는 화면이 나오고 완료라는 말도 없이 그냥 완료됩니다.

그 상태서 다시 다운로드를 해주시면 돼요.

캐드 지도 다운로드

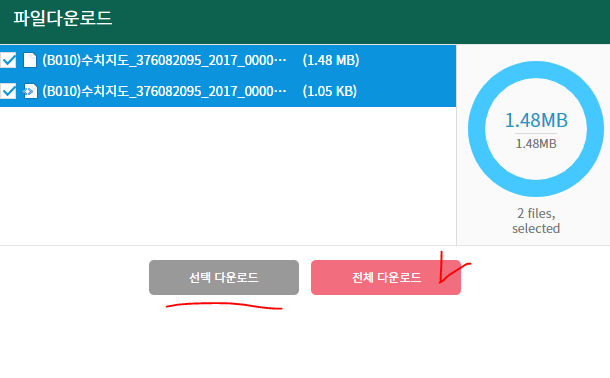

선택 다운로드나 전체 다운로드, 원하시는 거 클릭하시면

'전송 시작' 버튼이 뜹니다. 그걸 누르셔야 실제로 다운로드가 진행돼요.

사실 용량 큰 거 하나만 있으면 되는 거 같긴 한데 둘 다 다운해줍시다.

금방 다운로드가 되고... 다운로드된 파일을 열어보면 다음과 같아요.

캐드 지도 도면 - 서울역

이제 여기서 원하는 부분을 적당히 수정해서 쓰시면 됩니다!

근데 글꼴이 깨져있네요.

캐드 글꼴 '???' 나오면 해결방법이 여러 개 있는데 그것은 다음 게시글에서 작성해보도록 할게요!
