오늘은 오토캐드에 대한 게시글입니다.
이번에 다룰 내용은 캐드(Auto CAD) 도면 흐리게 하는 법입니다.
흐리게 만든다는 건 무엇일까요?
원래의 색깔보다 약하게 표현한다는 의미입니다.
즉 화질을 낮춘다는 의미가 아니라 검은색 도면이라면 회색 정도로 만드는 것을 '흐리게'를 뜻합니다.
도면을 흐리게 만들어야 하는 이유는
도면의 모든 선과 도형들을 검은색으로 하면 강조해야 할 부분과 그렇지 않은 부분이 구별이 되지 않기 때문입니다.
그래서 중요하지 않은 부분들은 흐리게 표현하고 중요한 부분은 원래의 색으로 표현하는 것이죠.
강조를 할 때는 비강조점을 흐리게 하지 않고 강조 부분을 빨강과 같은 눈에 띄는 색으로 해도 좋습니다.
사실 강조하지 않은 부분을 흐리게 하는 방식보다는 더 효과적이겠죠.
흐리게 만드는 방법에는 명령어를 사용하는 방법도 있으나 이번 게시글에서는
명령어를 사용하지 않고 설정하는 방식으로 흐리게 하는 방법을 알아보겠습니다.
설정 방식으로 흐리게 하는 방법에는 크게
1. 레이어 잠금
2. 블록 지정후 색깔 조정
이 있습니다.
솔직히 2번은 블럭을 지정하지 않고도 색깔을 조정하면 되지만
다른 선과 도형과 헷갈릴 수 있으므로 블럭 지정후 블럭 편집에서 손 보는 것을 추천하겠습니다.
그러면 1. 레이어 잠금 하는 법부터 알아보도록 합시다.
먼저, 흐리게 할 도형들만 특정 레이어로 설정해줍니다.
기존에 있던 레이어보다는 새로 하나 추가하여 설정하면 좋을 거 같습니다.

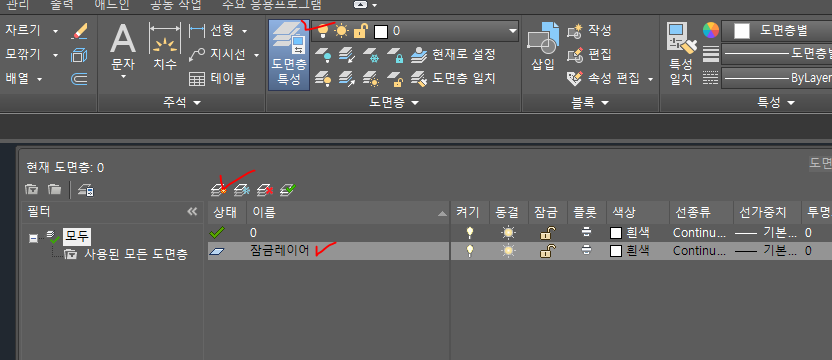

저는 위 사진처럼 '잠금 레이어'라는 이름으로 레이어를 하나 만들었습니다.
도면층 특성을 클릭하셔서 추가하시면 됩니다. (레이어=도면층)
캐드 도면에서 네모만 선택하여 도면층(명칭 : 잠금레이어) 설정해주었습니다.

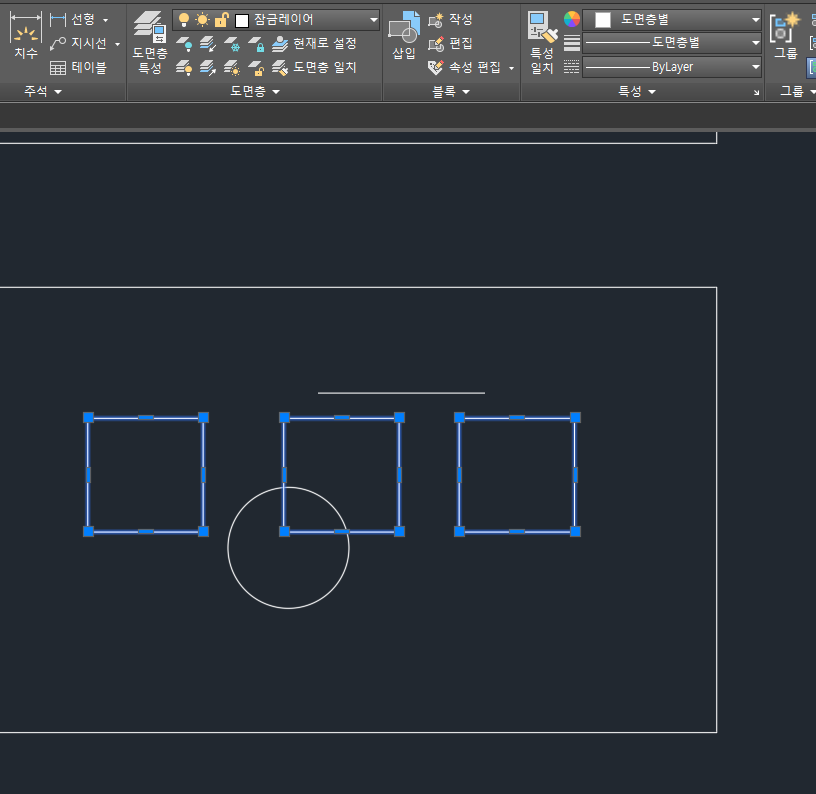

제대로 설정되면 도형을 선택하면 도면층 명칭이 위 사진 처럼 됩니다.
그리고 자물쇠 모양 아이콘을 클릭해주시면 잠금이 됩니다.
잠금이 되면 청록색으로 자물쇠 모양이 변경되며 자물쇠가 닫힌 아이콘이 됩니다.
그리고 도면에 있는 네모들도 확연히 색깔이 흐려졌습니다.

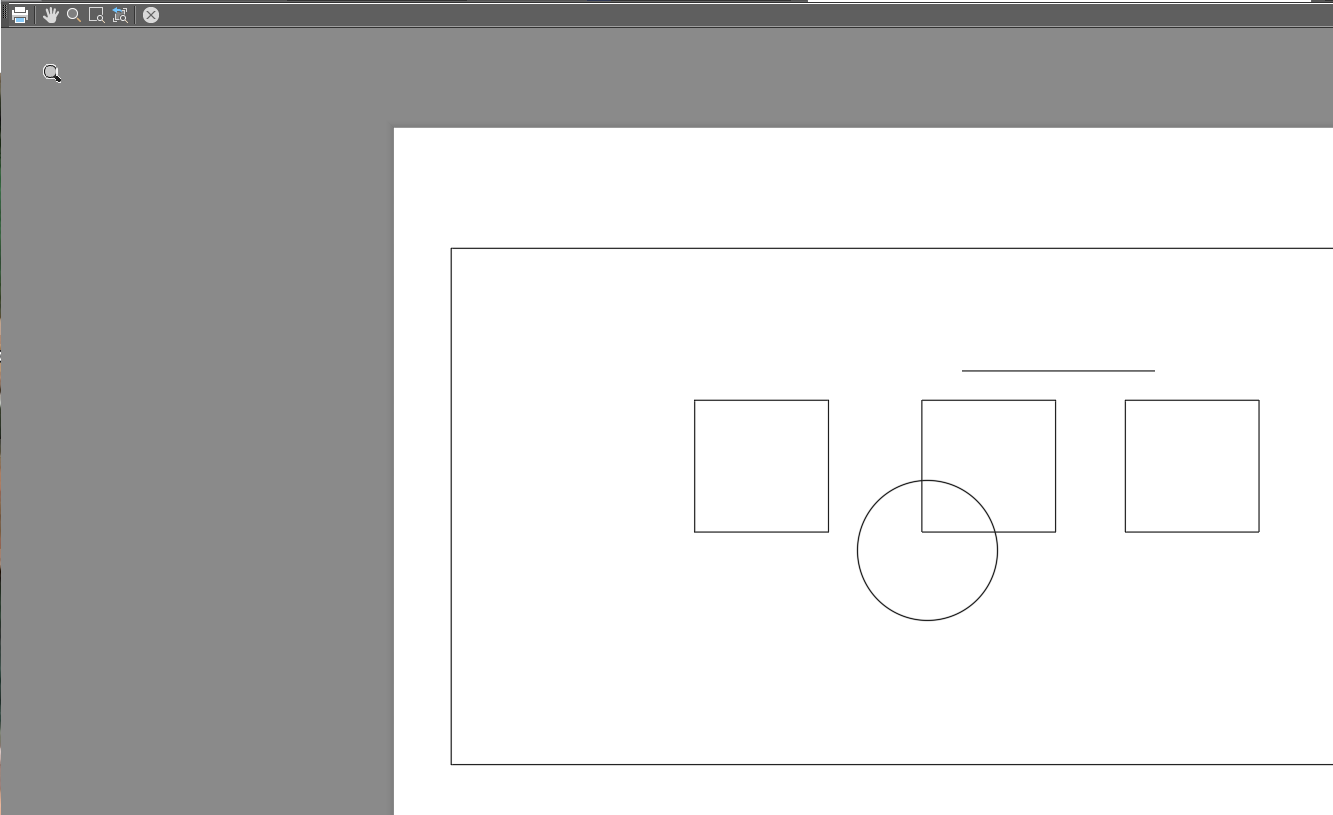

하지만 인쇄를 하려고 보면 색깔이 흐려져 있지 않습니다.
인쇄 시에도 흐리게 나오고 싶다면...
흐린 색깔인 회색을 사용하는 것도 방법입니다. 그것이 2번의 방법입니다.
2. 블록 지정후 색깔 조정
먼저 네모 3개를 블럭 지정해줍시다.
네모 3개를 선택한 뒤 (드래그, 선택) 명령어 'b'를 입력해주세요.

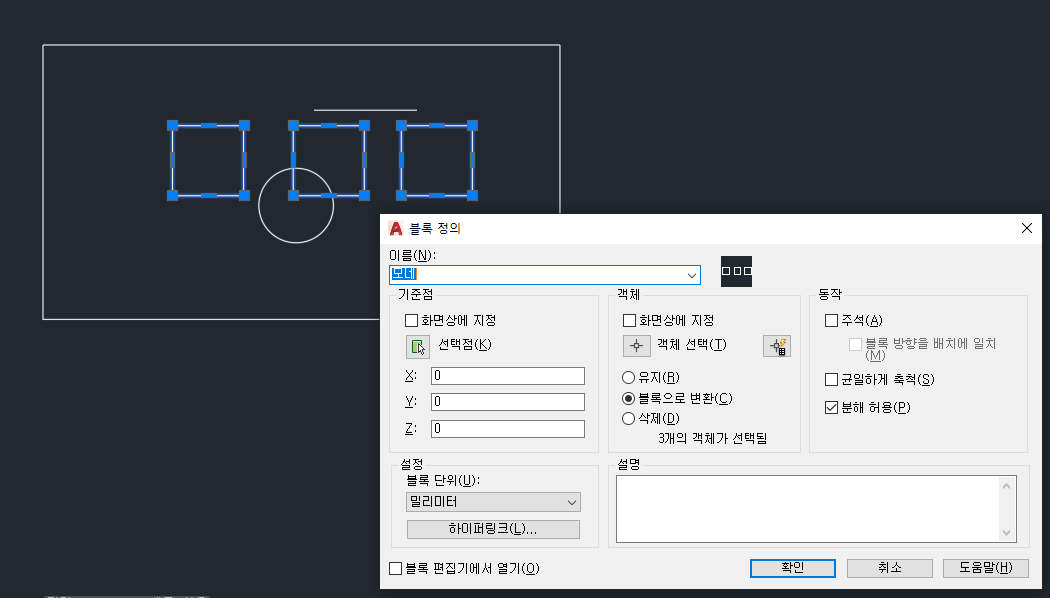

그러면 'block' 명령어가 자동 완성되고 블록 정의 창이 뜹니다.
블록을 설정해주고 더블클릭해서 들어가면 창이 하나 뜨는데 확인을 눌러서 들어가 주세요.
그러면 블록만 따로 확대된 화면으로 바뀝니다.

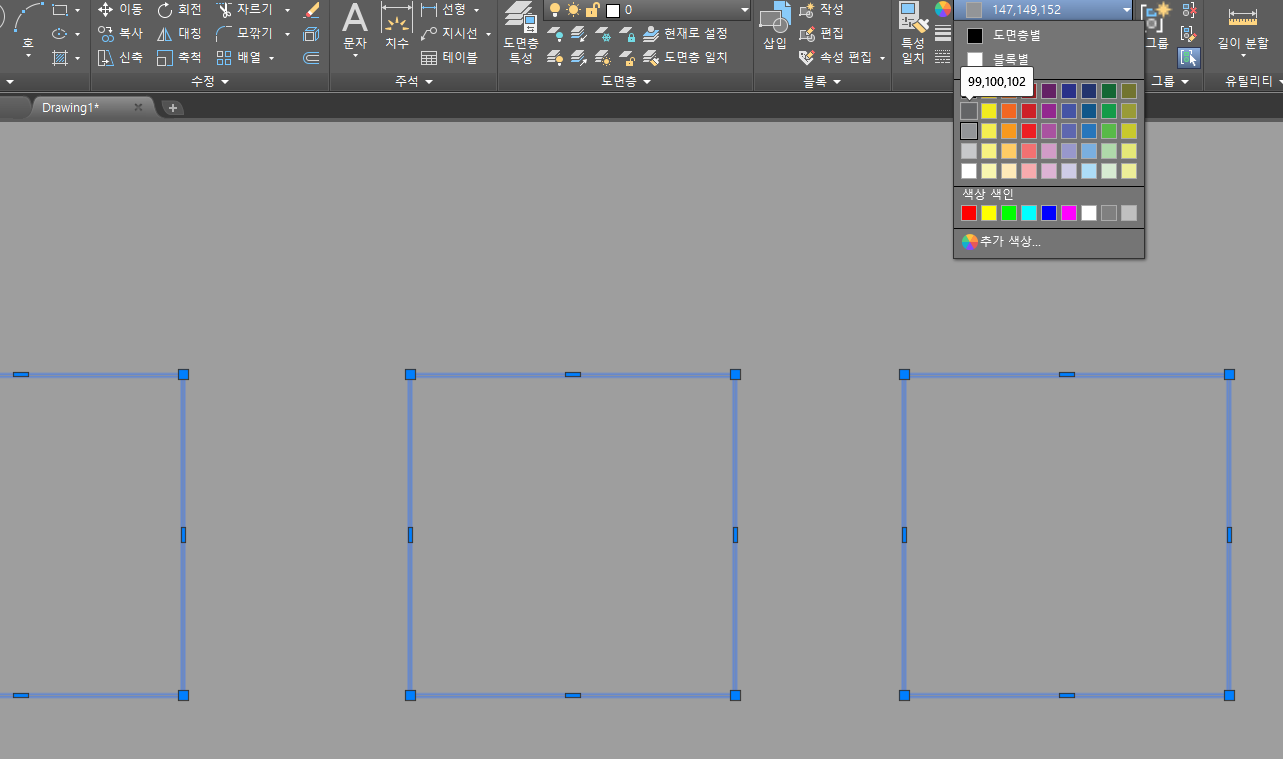

도형들을 선택하고 회색으로 변경해줍시다.
참고로, 색깔 지정하는 항목들이 상단바에 뜨지 않는다면 '홈' 탭으로 가시면 됩니다.
기본으로는 '블록 편집기'가 선택되어 있을 거예요.
이제 블록 편집기를 나가주기 위해 상단 오른쪽의 '블록 편집기 닫기'를 눌러주세요.

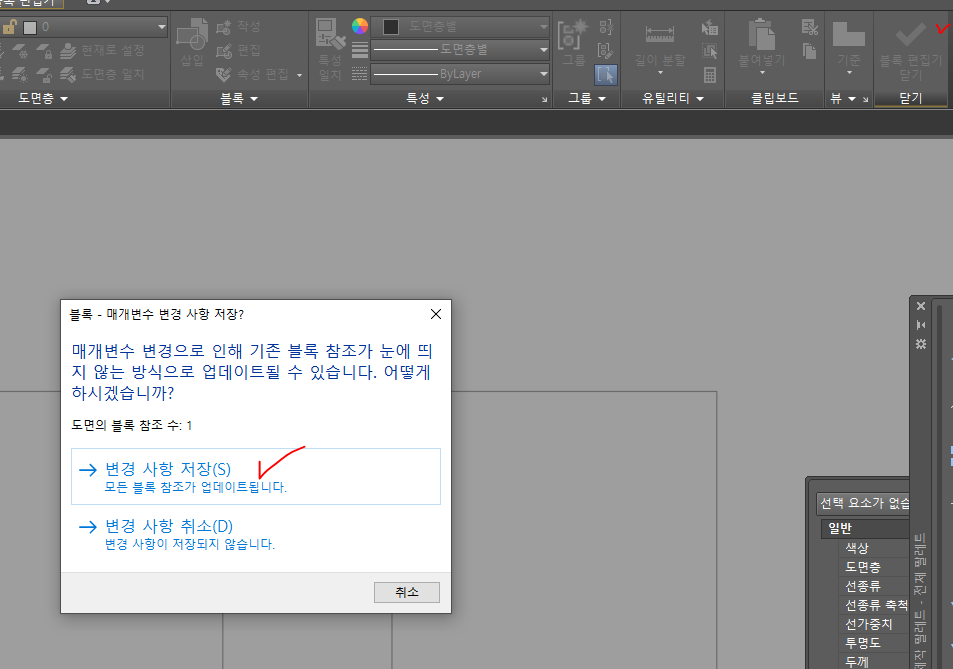

저장할 건지 뜨는데 '변경 사항 저장' 누르시면 됩니다.

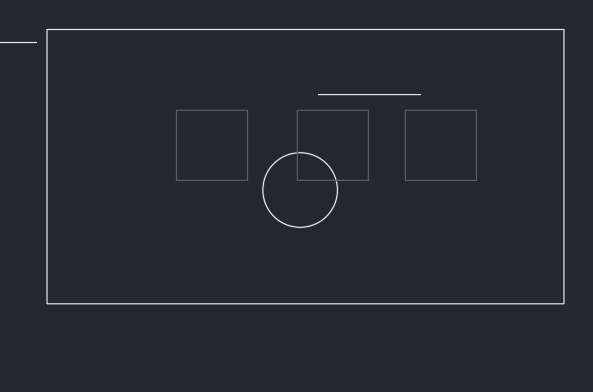

회색이 되었습니다. 그러면 인쇄 미리보기도 해봅시다.
상단의 인쇄 모양 아이콘을 클릭하시고 설정을 지나치고 미리보기를 하시면 위와 같은 형태를 볼 수 있습니다.
만약 회색이 안된다... 싶으신 분들은

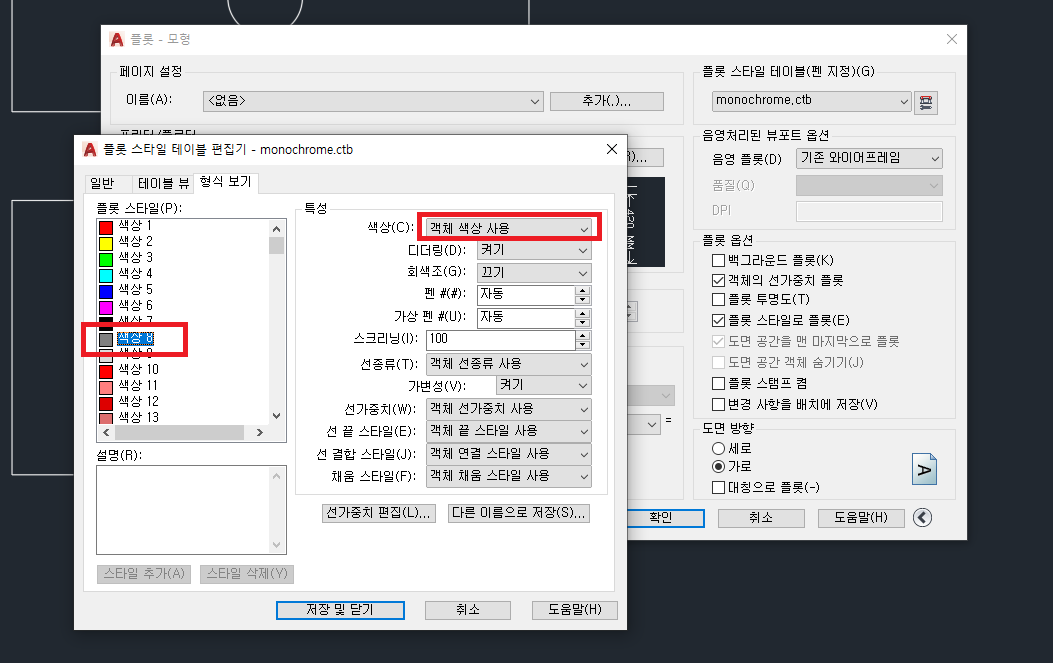

인쇄 설정인 플롯 - 모형 창에서
플롯 스타일 테이블 편집기(monochrome.ctb) 오른쪽 아이콘 클릭했을 때 나오는 창에서
설정한 회색을 선택해주시고 '객체 색상 사용'으로 설정되어있는지 확인해주세요.
보통 일반적인 다른 색상의 경우는 검은색으로 설정되어있습니다.
객체 색상 사용하면 인쇄 시에는 본인이 설정한 색 그대로 프린트되는 거죠.
