캐드(Auto CAD) 문자/단어 찾기 및 대치 Ctrl+F 기능 (Find 명령어)

안녕하세요~

오토데스크의 오토캐드

캐드를 이용하다 보면 문자(주석)를 사용하는 일이 잦은데요.

문제는 같은 내용을 한꺼번에 변경해야 할 때입니다.

도면이 10개가 넘은데 특정 단어를 전부 바꿔줘야 한다면..

예를 들자면

'평면도 A안'을 전부 '평면도 B안'으로 바꿔줘야 한다면

일일이 하기에는 너무 시간이 많이 듭니다.

또 캐드 도면에서 어디에 위치했는지 확인하기도 쉽지 않고요.

이럴 때 필요한 것은 Ctrl+F 기능인데

캐드에서는 Ctrl+F 단축키가 아니고 Find 명령어를 통해 수행할 수 있습니다.

1. 특정 문자열 찾기

2. 대치하기

크게 두 기능으로 나뉩니다.



물론 도곽에 있는 날짜와 같은 건 이미 도곽이 블록처리가 되었다면

블록 내에서 수정해서 한꺼번에 모든 블럭을 수정할 수 있습니다.

하지만 블럭 처리를 하지 않았고... 그래서 일일이 바꿔줘야 하는 경우가 있을 겁니다.

또는 도곽이 아닐 수도 있고요.



반응형



이번에 들 예시는

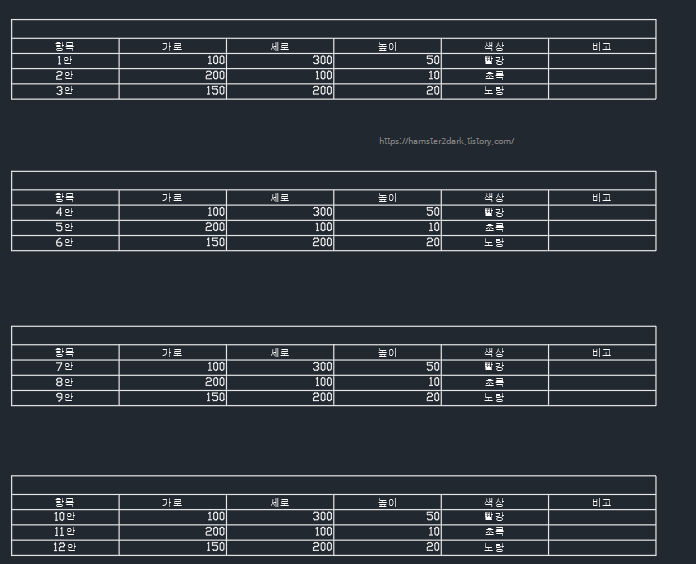

표(테이블)에 있는 문자를 Find 명령어를 통해 한 꺼번에 바꾸는 것입니다.

테이블 내 문자들

가로->가로(W)

세로->세로(D)

높이->높이(H)

로 바꿔보겠습니다.



먼저 Find 명령어를 입력해주세요. (fin 치면 보통 바로 뜹니다.)

Find 명령어를 입력

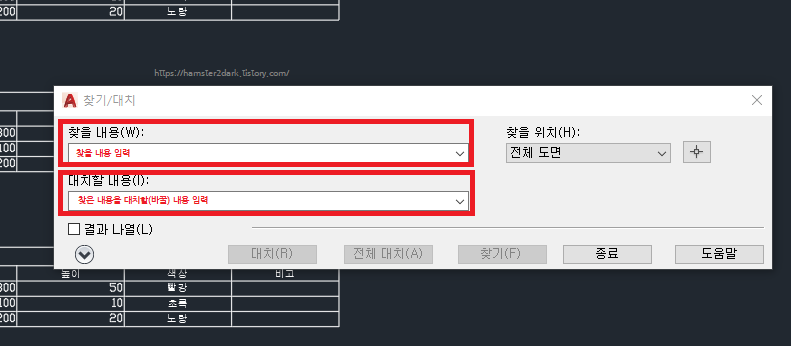

입력하고 엔터를 누르시면 '찾기/대치' 창이 뜹니다.

'찾기/대치' 창

원래 계획대로

먼저, 가로->가로(W)

로 바꿔보겠습니다.

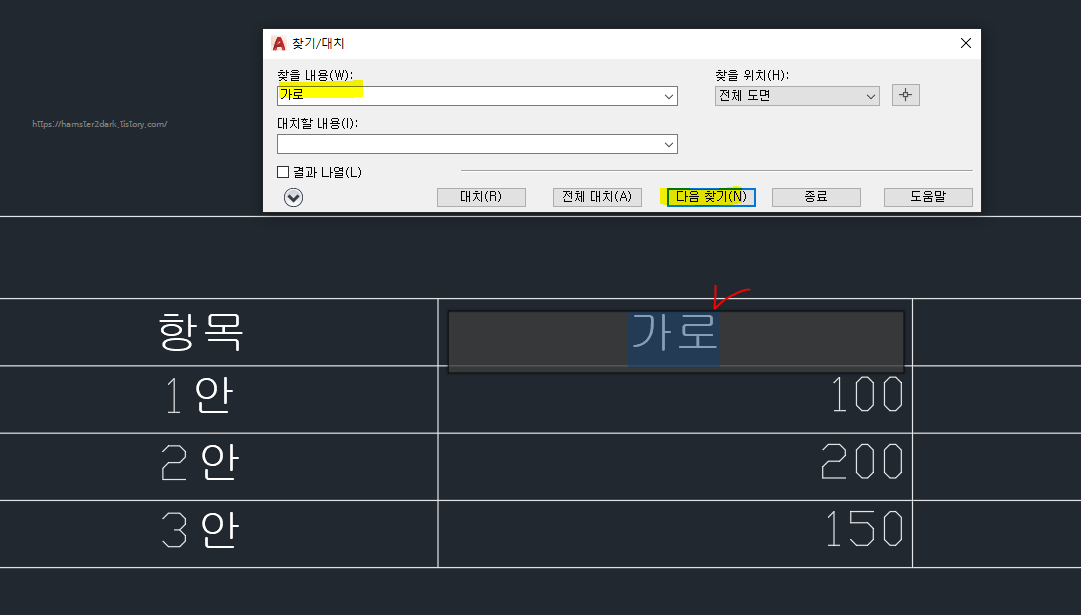

그전에 가로의 위치를 확인할 겸, 찾을 내용에 '가로'를 넣고 찾기를 누르면 위치를 찾아주며 다음 찾기 버튼이 활성화됩니다.

가로 찾기

찾았을 때 잘 찾은 걸 확인해보았으니 전부 대치해보겠습니다.

전체 대치

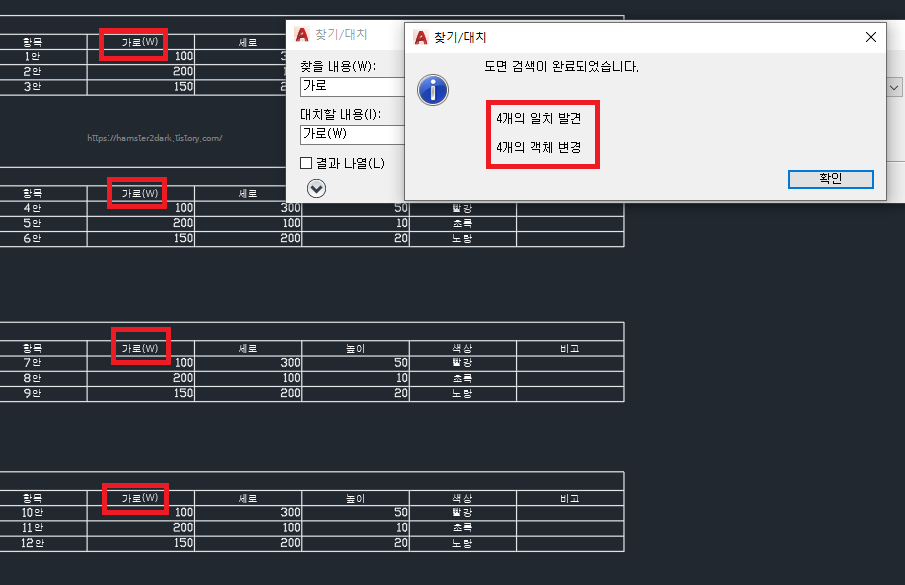

전체 대치 버튼을 누르면 다음과 같이 바로 변경되면서 얼마나 변경되었는지도 알려줍니다.

대치 완료

똑같은 방식으로 세로, 높이에도 적용하면 빠르게 변경이 가능합니다.

위 예시에서는 4개의 테이블(표)에서만 한 거라 그냥 수작업도 걸리는 시간은 비슷할 수 있습니다만...

이게 40개, 400개면 엄청난 시간이 절약이 될 것입니다.



예시에서는 원래 내용에 추가 내용이 붙어있어서 착각할 수도 있겠지만

'가로->Width' 이런 식으로 변경하는 것 당연히 되고 더 길게 더 짧게 변경하는 것도 마찬가지입니다.

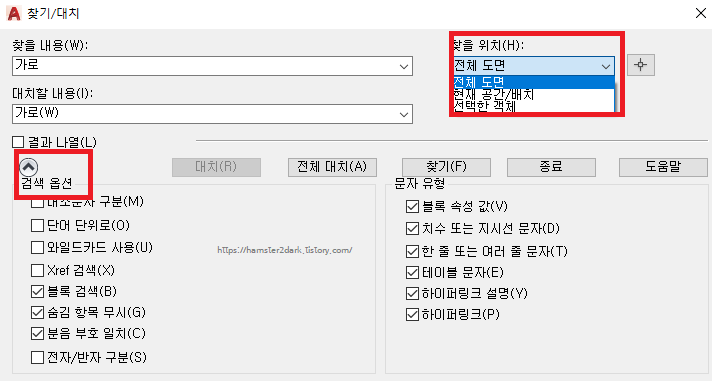

또한 검색 옵션을 통해 여러 가지 옵션을 선택/해제할 수 있으므로 필요한 대로 변경하면 되겠습니다.

찾기/대치 검색옵션

더불어 찾을 위치를 통해 '전체 도면', '현재 공간/배치', '선택한 객체' 중에서 하나 선택할 수 있으니

수정이 필요한 부분만 선택하여 찾을 수도 있겠네요.
