안녕하세요.
캐드를 사용하다 보면 도형 내에 빗금을 칠해야 하는 경우가 있습니다.
이때 해치(hatch) 명령어를 이용하여 채우기를 사용하면 금방 끝나는데요.
문제는
패턴 모양을 보고 채우기를 했음에도 그 모양대로 적용이 안 되는 경우입니다.
보통은 그 모양대로 된게 맞습니다만
패턴 축척이 너무 좁아서 패턴 모양이 보이지 않는 것일 뿐입니다.
확대해서 자세히 보면 그 모양인 것을 확인할 수 있죠.
그러면 그 패턴 축척을 어떻게 변경하는가?

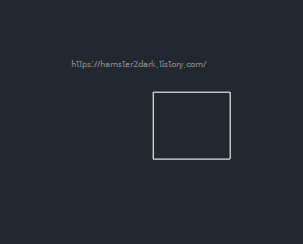

먼저 빗금을 칠 해야 할 도형을 먼저 만들어 줍니다.
저는 사각형을 rec 명령어로 만들어 줬습니다.
만약 빗금만 필요하시다고 하더라도 틀이 필요하니까 도형을 만들어 놓고
빗금 채운다음에 틀을 지우면 되겠죠.

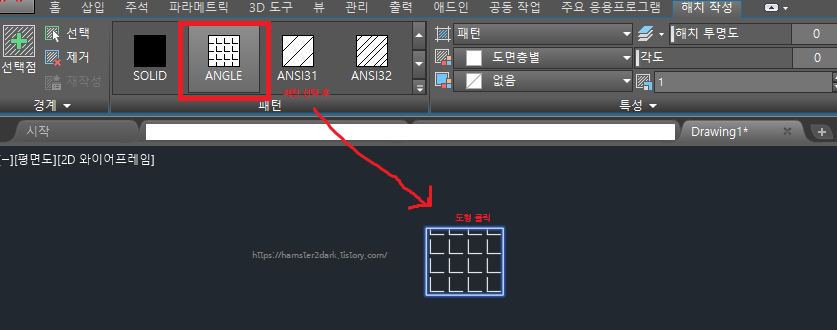

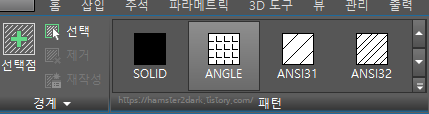

그다음에 hatch 명령어를 입력하여 패턴을 선택한 다음 도형(선을 잘 클릭)을 눌러줍니다.
현재 저는 ANGLE 패턴을 선택하여 눌렀기 때문에 네모난 게 적용이 되어있네요.
SOLID(가장 왼쪽에 있는 패턴)로 하면 패턴 모양 없이 정말 채우기입니다. (페인트 부은 듯이..)
원하신 대로 해치 적용이 완료되시면 '해치 작성'탭의 가장 오른쪽에 있는 '닫기 해치 닥성'을 누르시면 됩니다.
제가 보여드린 상태는 패턴이 잘 보이는데

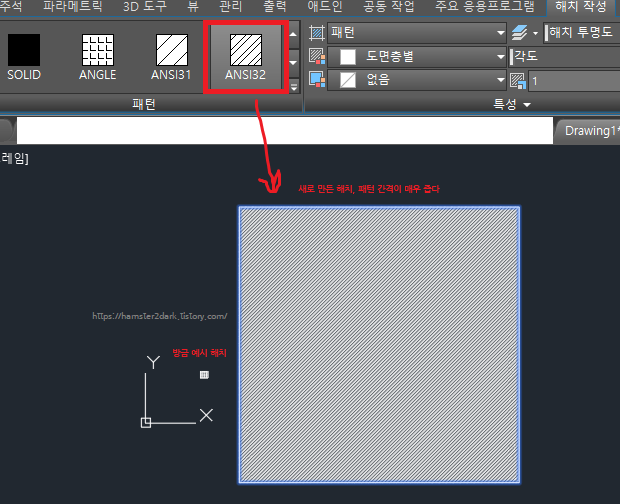

아주 큰 사각형을 만든 다음에 해치 적용을 하면 다음과 같이 엄청 빽빽한 것을 볼 수 있습니다.

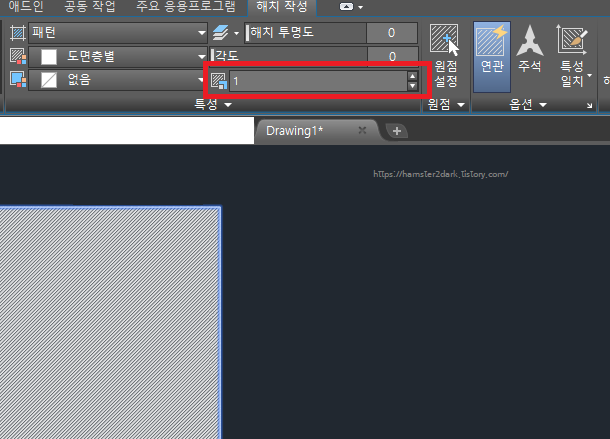

이때 패턴의 오른쪽에 있는 '특성' 부분에 빨간색 박스 안이 축척을 변경할 수 있는 부분입니다.
물론 특성(속성) 창에서도 변경 가능하고요.

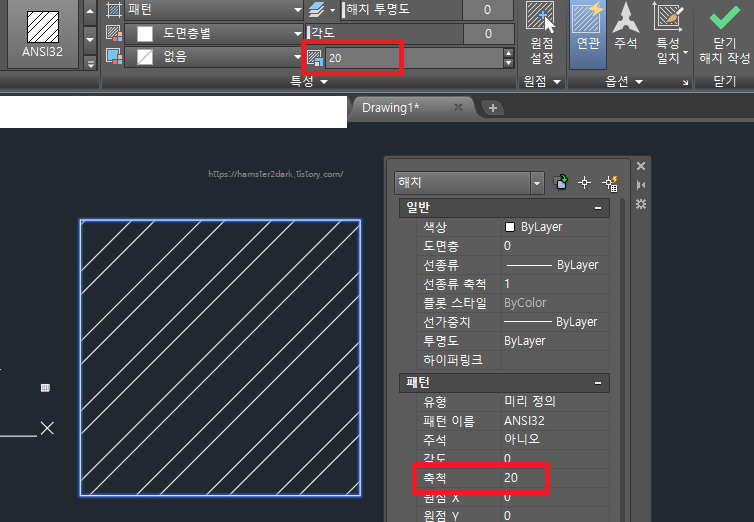

20 정도로 변경해주니 빗금이 시원하게 잘 보이게 됐습니다.
제가 사용한 빗금은 ANSI32인데 그 왼쪽의 패턴(ANSI31)은 좀 더 전형적인 빗금 패턴이네요.

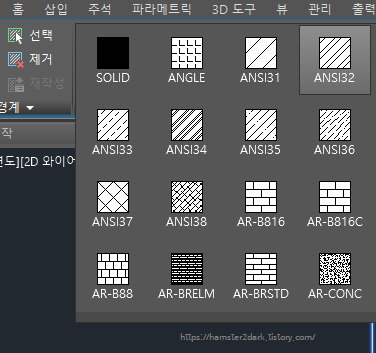

패턴 부분에 아래쪽 삼각형 버튼을 누르면 더 많은 패턴을 볼 수 있으니까 원하시는 대로 선택하셔서
(위 사진에 있는 게 전부는 아니고 스크롤바 내리면 더 있음)
패턴 축척 바꿔가면서 원하는 폼을 만들면 되겠습니다.

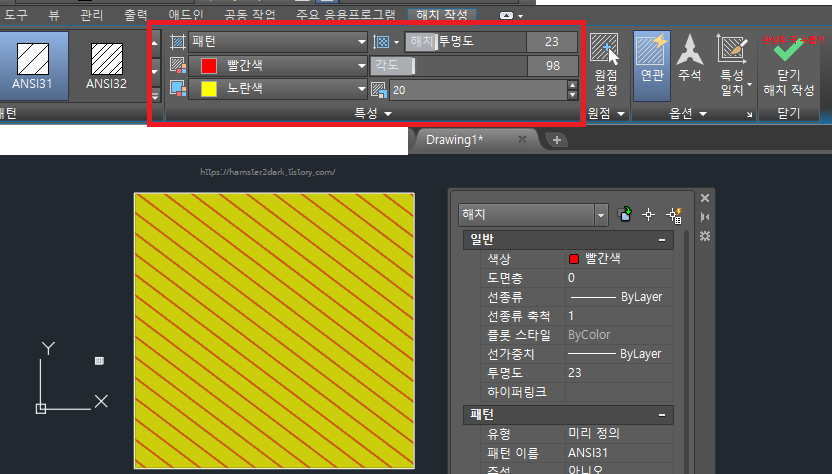

추가적으로 특성 부분의 다른 항목들을 변경하여 색상도 변경하고 투명도도 조절하는 등 다양하게 조절 가능합니다.
위 사진은 패턴 색, 배경 색, 각도 조절, 투명도 조절, 축척 변경을 한 결과입니다.
