전기 전선/케이블 허용전류 계산하기 (feat. 전기안전공사)
적절한 케이블을 선정하기 위해 고려해야 하는 3가지 요소,
전선 선정의 3요소라고 전기기사 배울 때 달달달 외웠었는데요...
1. 허용전류, 2. 전압강하, 3. 기계적 강도 입니다.
솔직히 전기기사를 따긴 땄지만 실무에 적용하기 위해서는 여전히 공부가 많이 필요하더라고요
외운 지식은 그냥 외웠던 무언가 중 하나 일 뿐... 실무에 잘 적용이 안 되어서 공부와 실무를 하다 보면서 '아, 이게 그 말이구나'하는 나날의 연속입니다. ^^;;;
전압강하는 전선의 길이가 매우 길 때 고려하면 되고 보통 '허용전류'를 많이 고려하게 되는데요..
부하 최대 전류 < 차단기 정격 전류 < 전선의 허용전류
순으로 되도록 선정해야합니다.
문제는... '전선의 허용전류'가 공사 방법에 따라 매우 달라진다는 건데요..;;
한 케이블이 여러 공사 방법이 적용된다면 가장 낮은 허용전류 기준으로 선정해야 합니다.
즉... 어떤 케이블이 지중에도 매설되었다가 케이블 트레이도 탄다면 더 낮은 허용전류(지중 기준)의 허용전류로 선정해야 한다는 거죠.
공사방법은 아주 많은 방법이 있는데요.
전기안전공사의 허용전류 계산 사이트에서 아주 자세히 다뤄주고 있습니다.
그걸 보고 판단하면 됩니다. (보통은 허용전류 표를 보고 판단합니다.)
<한국전기안전공사 전기안전 통합 어플리케이션> : 전선의 허용전류 계산 링크
http://175.106.90.90/intgrapp/autocalc/PermitElectricCurrent.do#

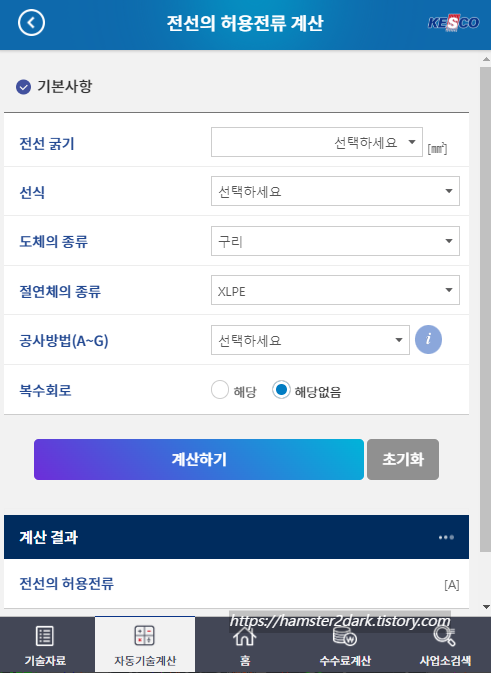

위 링크를 들어가면 세로로된 다음의 사이트를 발견하실 수 있습니다.
기본적인 전선의 정보와 공사방법을 입력하면 허용전류를 계산해 주는 전기안전공사의 사이트인데요.
허용전류 계산기 사용법을 알아봅시다.
1. 전선 굵기 선택

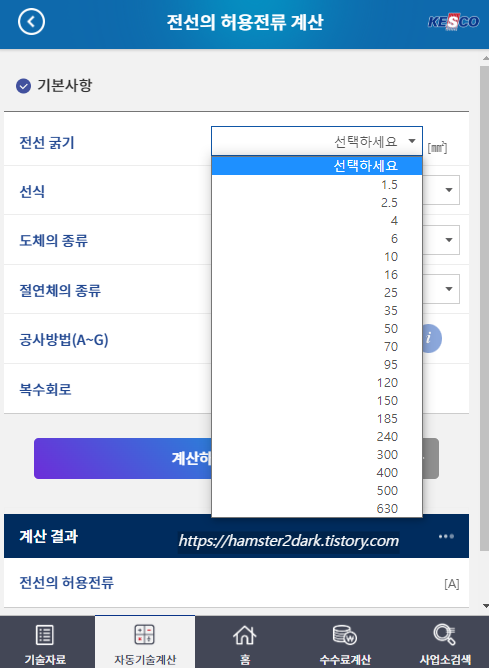

전선 굵기 선택 가능한 리스트를 보면 아시겠지만
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630... 전기기사 때 달달달 외웠던 기억이 나는데요..
1kV 이하의 저압에 해당하는규격입니다.
KEC로 규정이 변경되면서 전압 구분도 바뀌었었죠..
AC는 1kV 이하가 저압, DC는 1.5kV 이하가 저압입니다.
2. 선식 선택
선식은 단상과 삼상이 있는데요.
단상은 2 선식, 삼상은 3 선식으로 생각하면 되겠습니다.
가정에서 쓰는 기기는 보통 단상 2선식이구요
그 외... 용량이 좀 큰 기기들은 3상 3선식인 느낌입니다.

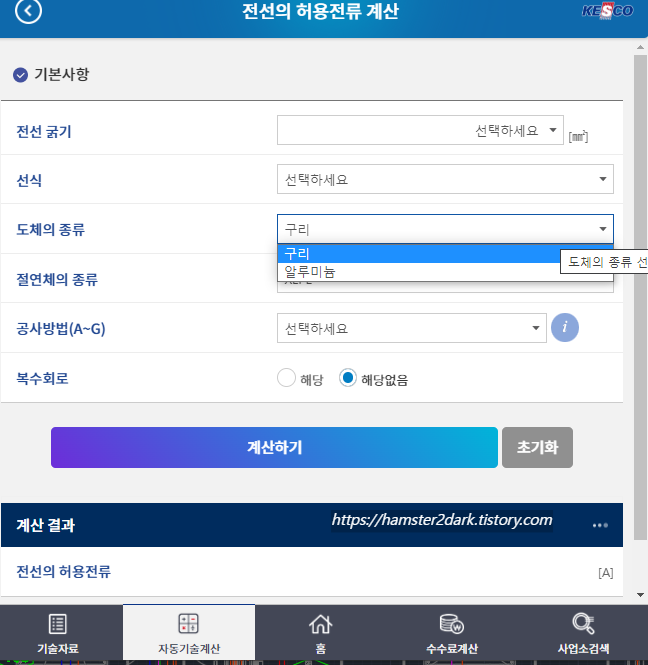

3. 도체의 종류 및 절연체의 종류 선택
도체의 종류에서는 구리와 알루미늄 중에서 선택가능합니다.
사용 전선의 재료에 맞게 선택해 주세요.

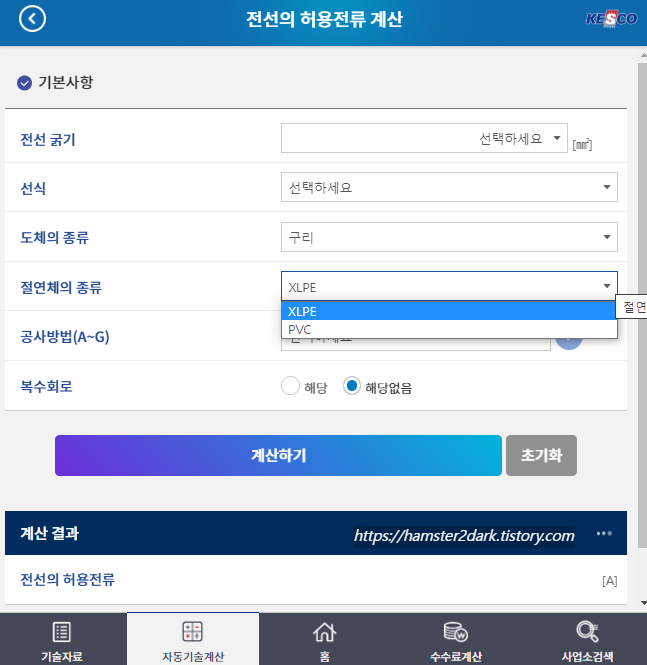

절연체의 종류에서는 XLPE와 PVC가 있는데 이것도 마찬가지입니다.
4. 공사방법 선택

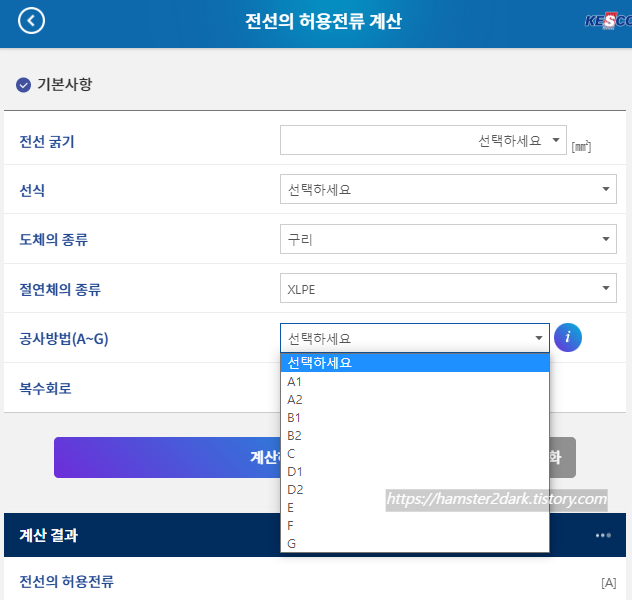

공사방법은 A~F가 있는데요. 바로 오른쪽 i 마크를 누르면 공사방법에 대해 상세하게 알 수 있습니다.
i 마크를 누르면 다음과 같은 창이 뜹니다.

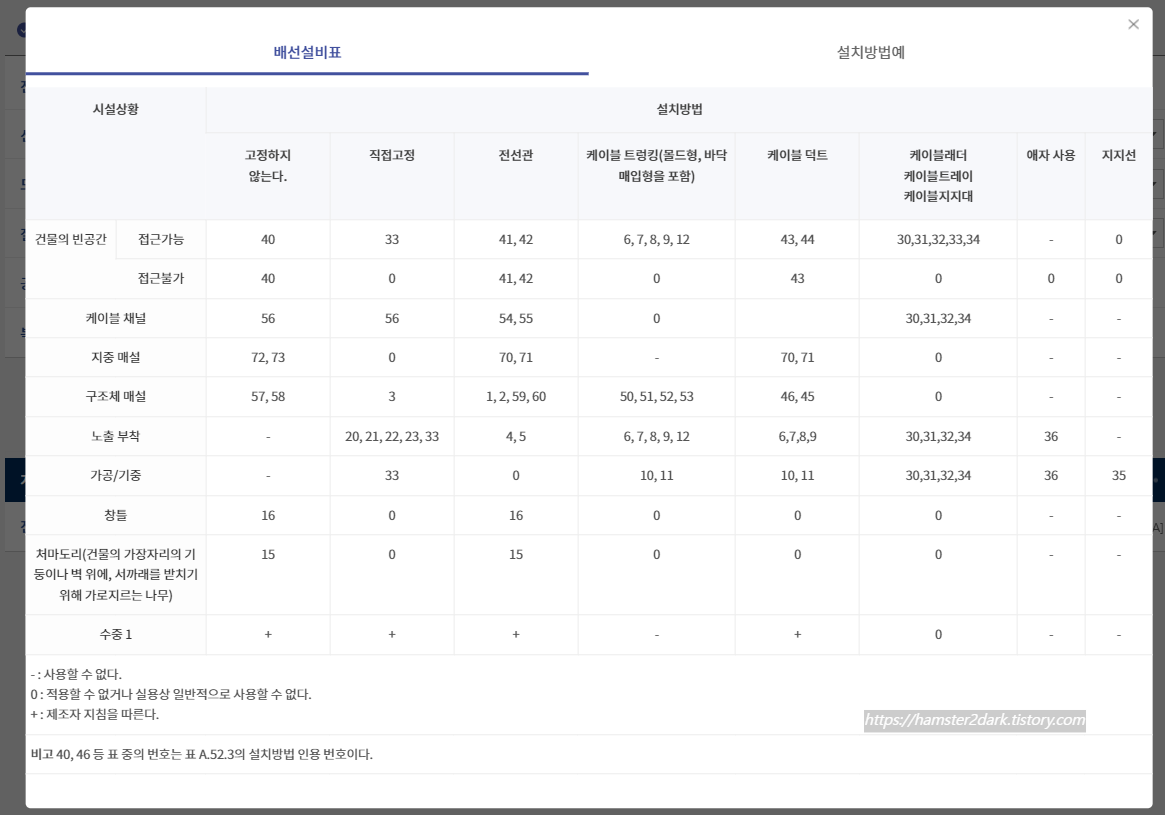

배선설비표에서 한 눈으로 공사방법을 요약해주고 있고요...
시설상황과 설치방법을 비교하여 적절한 공사방법을 선택하여

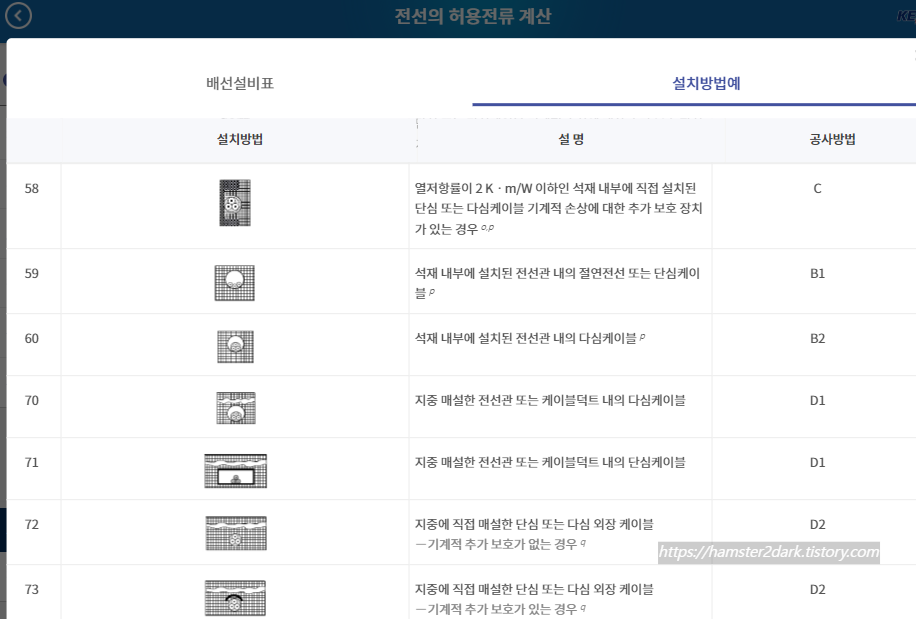

설치방법예에서 확인하면 됩니다.
예를 들면 D는 지중 매설이고
E, F는 케이블트레이 설치이지요
5. 계산하기(예시)
다음의 스펙으로 계산을 한 번 돌려보았습니다.
전선굵기 : 120sq
선식 : 삼상
도체 및 절연체 종류 : 구리, XLPE
공사방법 : F
F의 경우 : 3개 부하 도체 밀착 (케이블 트레이 경우 이 항목이 생겨요)
복수회로 : 해당 없음 (회선이 여러 개 일 때 해당)

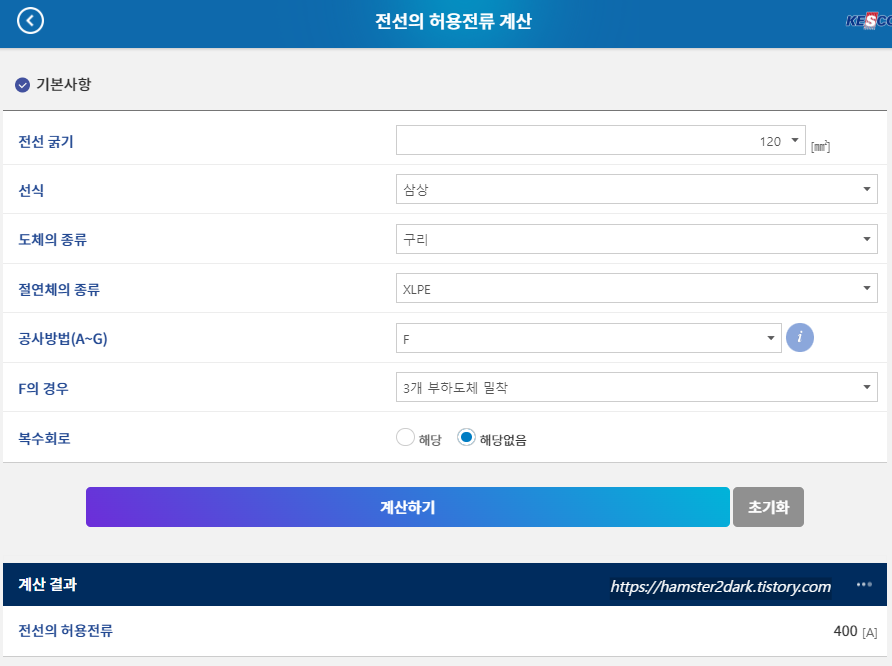

계산해 보니 400A가 나왔습니다.
다른 허용전류 표에서는 어떻게 나왔는지 확인해 볼까요

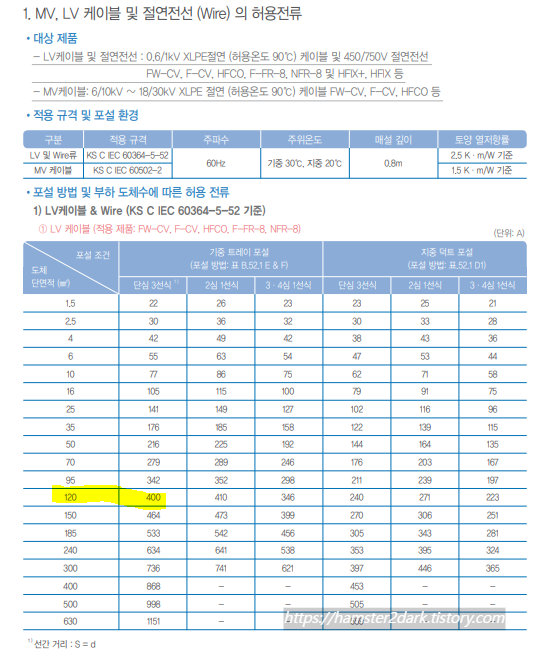

LS 일렉트릭의 카탈로그에 있는 허용전류 표인데요.
400A로 일치하는 것을 볼 수 있습니다
참고로... 공사방법, 전선 굵기 등이 같더라도 허용전류표마다 약간의 차이가 있기도 하더군요.
그래도 안전공사 사이트에서는 약간 보수적으로 결과가 나오는 경향이 있어서 문제는 없을 거 같습니다.
또 무려 안전공사 마크가 달린 공식 사이트니까요.
같이 보면 좋은 글
2022.11.11 - [2퍼센트의 지식 뽐내기] - 석유환산톤(toe) 및 배출량 계산하는 법 (feat. toe계산기)
2022.10.20 - [2퍼센트의 지식 뽐내기] - 전기 무료 인강 보는법! (feat. 전기기술인협회)
2022.07.05 - [공부하자] - 태양광 발전 기초 이론 및 설계 (2) : 태양광 모듈 접속함 회로 구성하기
2022.04.12 - [공부하자] - 전력 분야 용어 순화집 다운로드 (전력 용어 공부하기 좋음, 전후 비교 가능)
* 본 게시글은 전기안전공사 공식 내용과 무관하며 틀린 정보가 있을 수 있습니다.
