캐드(Auto CAD)에서 도형(폴리선) 면적 특성창에서 안 보이는 경우 해결법
안녕하세요?
캐드(Auto CAD) 작업을 하다 보면 도형(폴리선)의 면적이 필요할 때가 있습니다.
웬만하면 특성창에서 면적을 확인할 수 있습니다.
참고로 캐드의 기본 단위는 mm로,
면적은 mm2이므로 원하는 단위로 환산하여 사용하시면 편리합니다.
혹시 캐드 프로그램 내 면적 값을 일일이 타이핑하고 계시진 않죠?

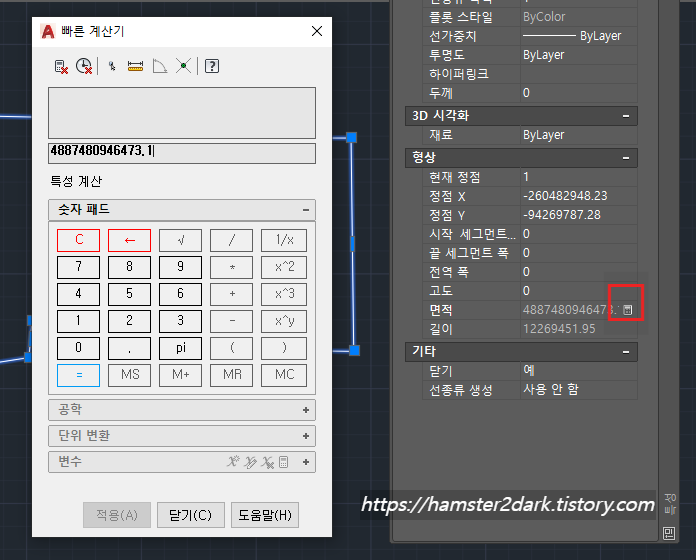

면적 우측의 계산기 아이콘을 클릭하면 복사해 갈 수 있습니다.
아이콘을 클릭하면 아래 사진 처럼 "빠른 계산기" 창이 뜹니다.
값을 드래그하고 Ctrl+C를 눌러 복사합니다.
암산하셔도 좋고 컴퓨터 계산의 정확성에 기대고 싶다면,

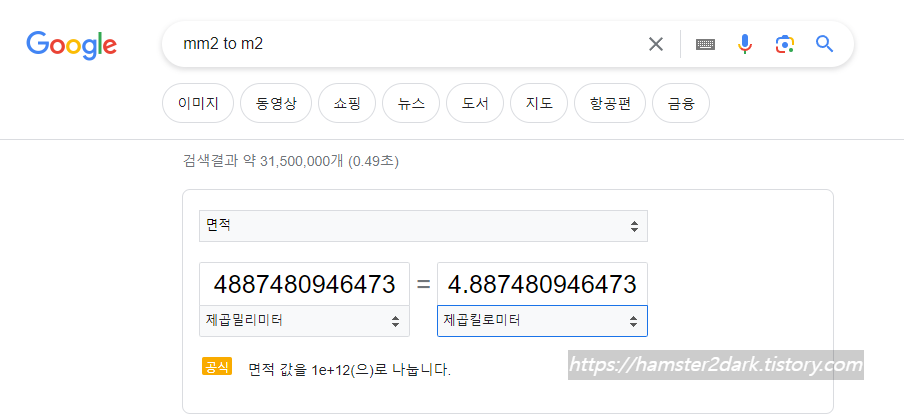

저처럼 구글에 mm2 to km2(원하는 단위)를 검색하여 값을 입력해 주면 원하는 단위로 환산된 결과를 얻을 수 있습니다.
종종, 면적이 뜨지 않는 경우가 있는데 그 이유는 2가지 정도로 유추됩니다.
1. 폴리선의 시작과 끝이 이어져 있지 않음 (폐곡선이 아님)
2. 이어져 있으나 폴리선이 너무 복잡함

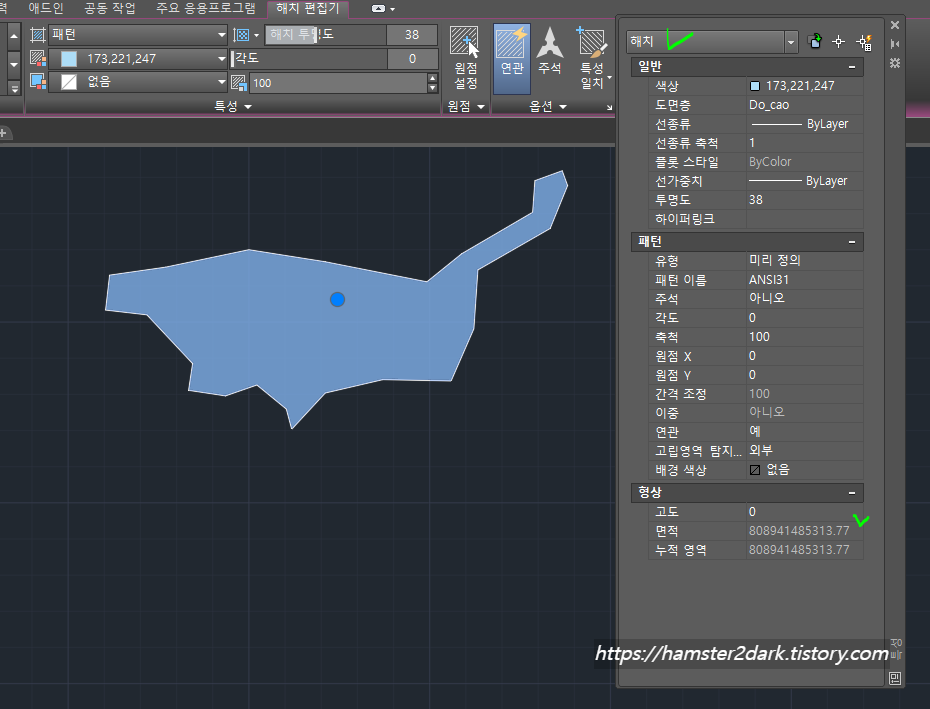

폴리선을 통해서 면적을 볼 수 없다면, '해치'를 통해서 면적을 볼 수 있습니다만.
2번의 경우, 폴리선이 복잡하다면 해치도 쉽게 만들어지지 않을 가능성이 큽니다. 저는 계속 에러가 나더라고요.
1번의 경우는 선을 이어주면 간단하게 해결될 문제입니다.
다음 사진을 보시면 아시겠지만, 애초에 폐곡선이 아니어도 면적은 잘 만 구해주네요.
참고로 그냥 선끼리 모여있는 걸 같이 선택한다고 해서 면적이 구해지진 않으니 '폴리선'으로 바꾸고 싶다면 'j'(join) 명령어를 써주면 됩니다~
join이 안 되는 경우 아래 게시글 참고!
2022.09.22 - [2퍼센트의 지식 뽐내기] - 오토캐드(Auto CAD) : 명령어 join 안 될 때 해결 법
오토캐드(Auto CAD) : 명령어 join 안 될 때 해결 법
오토캐드(Auto CAD) : 명령어 join 안 될 때 해결 법 부제 : 캐드 join 안 되는 이유 요약 : Z축 값 일정하게 일괄 변경(미세하게 닿지 않았을 수 있은 경우 X, Y한쪽 끝 일치시켜주기) 일을 하다보면... 저
hamster2dark.tistory.com

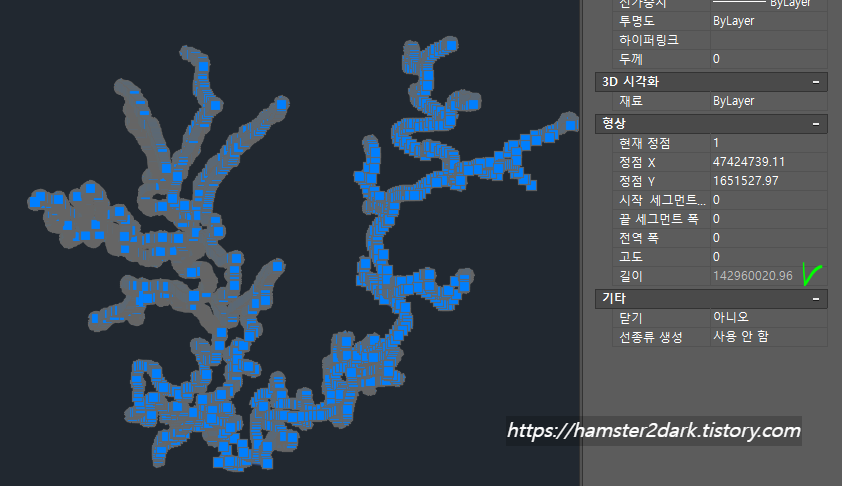

2번(폴리선이 너무 복잡한 경우)은 다음 사진입니다.
선택이 엄청 촘촘하게 되어있는 걸 통해 매우 복잡함을 알 수 있습니다.
특성창에서도, 해치를 통해서도 못 본다면.

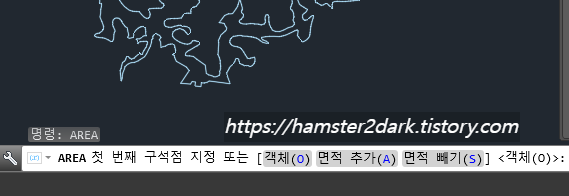

Area 명령어를 통해 알아내봅시다.
먼저 area를 입력하면 객체, 면적추가, 면적 빼기 중에서 선택하면 되는데요. 객체를 선택하기 위해 'o'를 입력합니다.
그러고 나서 객체를 클릭하면 아래처럼 면적값을 알려줍니다. 1.23E+13이라고 합니다.
0이 너무 길어서 E+13으로 줄여 나옵니다.

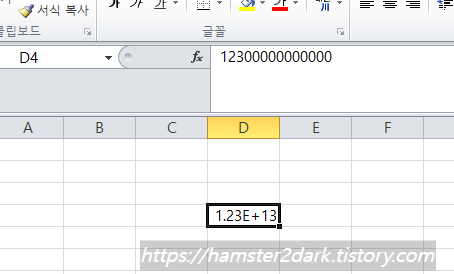

1.23x10*13이지만 계산하다가 실수할 까 두려우시다면 엑셀에다 바로 붙여보세요.
아래 사진처럼 전부 숫자로 풀어서 나온 값을 확인할 수 있습니다. (1.23E+13으로 직접 작성해도 OK)
area 명령어를 이용해서인지, 폴리선이 너무 복잡해서인지 아주 세세한 mm2 면적 값은 얻지 못했지만 이 정도면 충분하죠.
