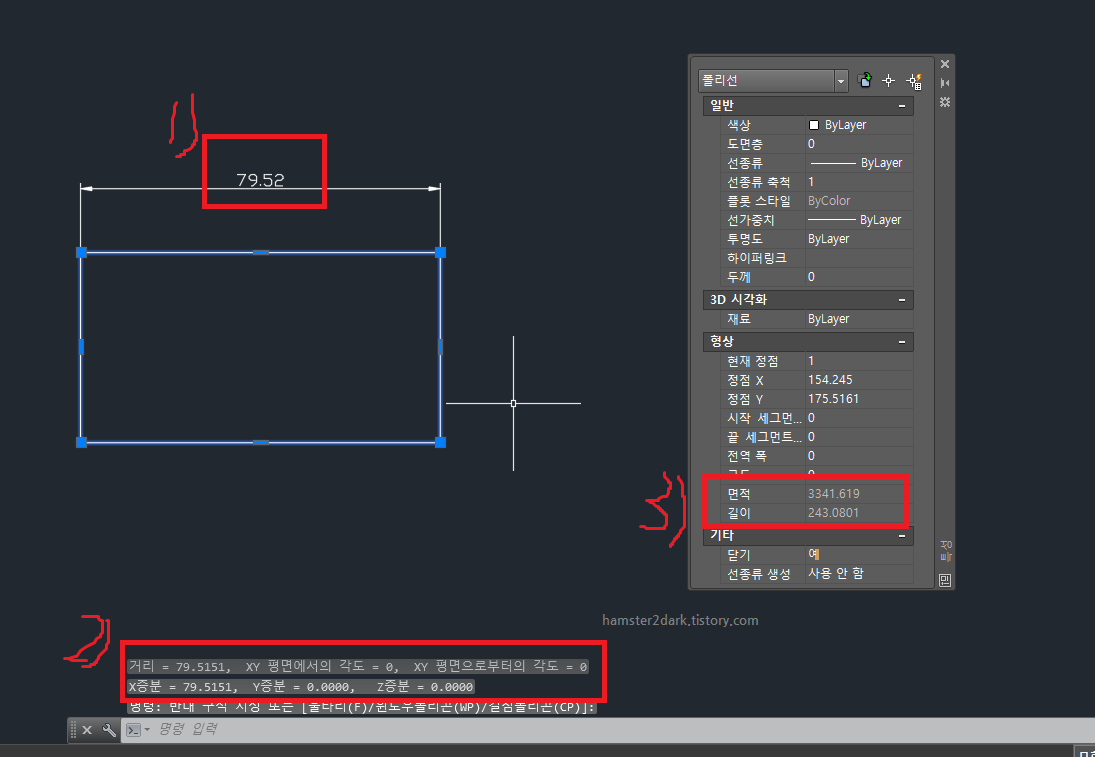

도형 면적&길이 알아내는 방법 개요

1) 치수
2) di 명령어(DIST)
3) 특성(속성) : 아주 간단

캐드에서 길이나 면적을 알아내는 방법은 다양하게 있습니다.

그중 제가 자주 사용하는 방법 3가지를 소개해드리겠습니다.

먼저

1) 치수

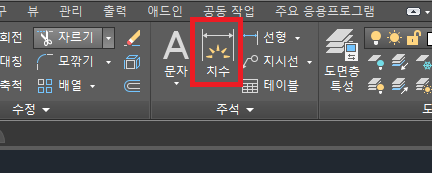

상단 홈탭의 주석란의 '치수'

상단 홈 탭의 주석란의 '치수'에 있습니다.

치수는 도형의 길이를 측정 및 표시해줍니다.

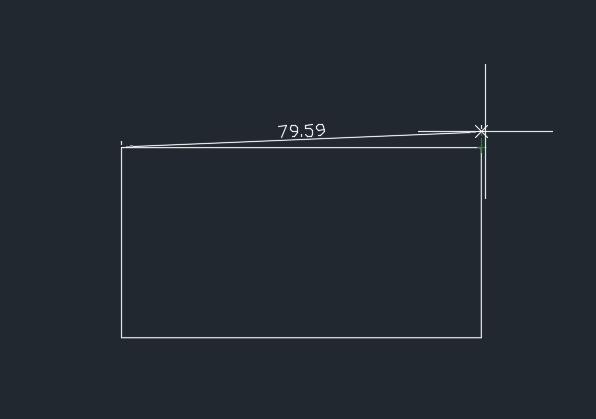

치수 수행 중

사용 방법은 간단합니다. 먼저 '치수' 버튼을 누른 다음

측정하고자 하는 길이의 첫 번째 점을 먼저 클릭한 다음 마지막 점을 클릭해주세요.

그다음에 주석을 놓을 위치를 적당히 도형에서 떨어서 클릭해주면 됩니다.

간단하게 길이를 표시할 수 있고 지우기 전까지 언제든지 확인이 간단합니다.

키보드로 입력하는 명령어로는 'DIM'을 입력하시면 됩니다.

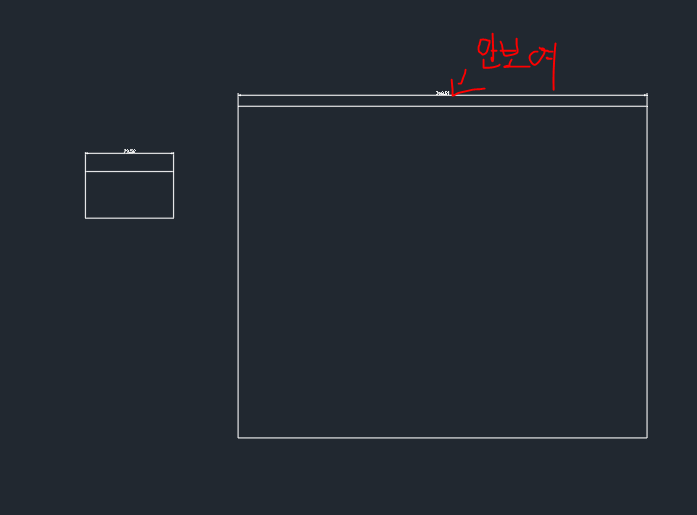

단점은 주석의 문자 크기가 도형 크기와 비슷하지 않으면 엄청 작게 보이거나 크게 보이는 경우가 발생하며

치수 주석

그런 경우에는 주석 문자 크기 수정하는 시간이 필요합니다.

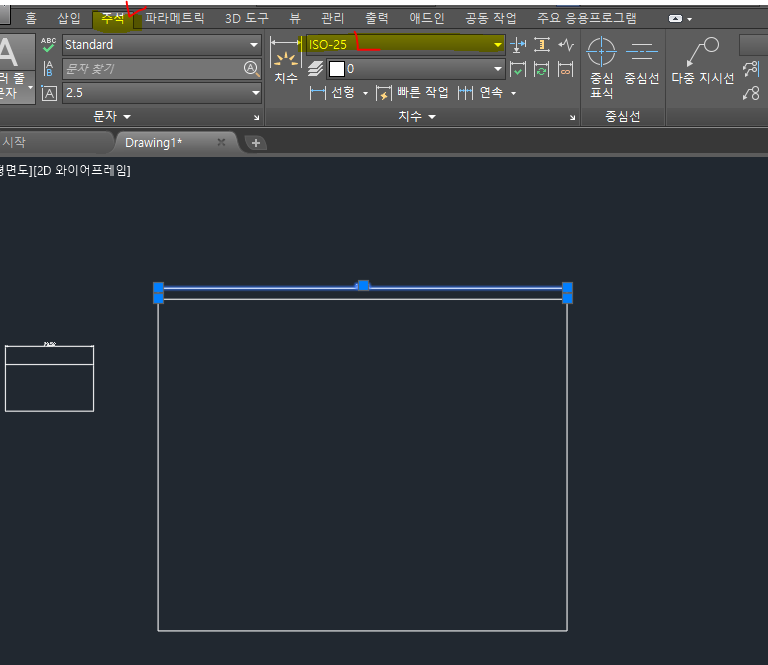

주석 탭에서 수정 가능

치수 주석의 문자 크기 등은 주석 탭에서 일괄적으로 수정(위 사진)하거나 개별적으로 특성 창에서 수정(아래 사진) 가능합니다.

특성 창에서 수정가능

그래서 길이를 표시하려는 용도라면 아주 좋지만

잠깐 길이를 알아내려는 용도라면... 오히려 여러 스텝을 거쳐야 할 수 있습니다.

고로 도형의 크기가 너무 다양하다면 비추합니다.

치수(DIM) 쓰면 좋은 상황 : 1. 시각적 용도의 길이 표시  / 2. 측정하고자 하는 도형의 크기가 비슷할 때



반응형

2) di 명령어(DIST)

이 방법은 제가 꽤 많이 사용합니다.

명령 창에 di를 입력하여 DIST 명령을 실행합니다.

DIST 명령어

명령어가 실행되면 원하는 도형의 길이를 측정하기 위해 첫 번째 점과 마지막(두 번째) 점을 클릭, 클릭해줍니다.

그러면 바로 명령 창에 측정 결과 값이 뜹니다.

결과

거리가 79.5151mm가 나왔습니다.

하지만 이 값들은 시간이 지나면 사라지기 때문에 뭔가 타임어택으로 거리를 표시하고 있는 나 자신을 발견할 수 있습니다.

명령어 이력 다시 보기

물론 위 사진처럼 명령어 창의 오른쪽에 있는 삼각형을 클릭하여 이력을 볼 수 있긴 합니다.

근데 왜인지 저는 타임어택으로 후딱 수기로 기록하고 작업을 하고 있더군요... ㅋㅋ

거리 DIST 사용하기 좋은 상황 : 1. 간단하게 길이 측정(확인용) / 2. 도면에 표시할 필요 없을 때

홈탭의 길이 분할

홈 탭에 있는 길이 분할도 똑같이 거리를 측정해줍니다. 명령어 입력하기 귀찮다면 바로 클릭해주는 게 더 빠르겠네요.

아래 모양 삼각형을 클릭하면 '거리, 반지름, 각도, 면적, 체적'을 선택하여 측정도 가능합니다.



3) 특성(속성) : 아주 간단

아주 애용하는 방법입니다.

명령어나 버튼 클릭을 여러 번 할 필요 없이 그냥 특성 창만 열어보는 거예요.

특성창

원하는 도형을 선택하면 바로 특성 창이 뜰 것입니다.

만약 특성 창이 안 뜨시면 도형 선택한 채로 오른쪽 마우스 클릭한 후 '특성'을 클릭하시면 돼요.

그리고 특성 창에서 형상 부분의 '면적', '길이'를 통해 간단하게 도형의 정보를 알 수 있습니다.

저는 사각형의 형태라서 면적도 나오고 길이(사각형의 길이)도 나오네요.

만약 선이라면 다음과 같이 뜹니다.

길이

소수점 넷째 자리까지 아주 자세히 알려줍니다. 그냥 클릭 한 번에!

아주 편리합니다.

기본 단위는 mm이며 면적(mm2, sq)은 길이의 제곱이므로 m(미터)로 환산하실 때 10^6으로 나눠야 함을 잊지 맙시다.

(엄청 큰 도형일 경우 길이와 면적이 10자리가 넘어가서 꽤 보기가 힘들긴 합니다... 그럴 땐 치수가 설정만 제대로 해놓으면 보기는 편하겠네요.)
