캐드(Auto CAD) : 이미지(PNG)를 DWG,DXF 파일로 바꾸는 법

캐드 작업을 하다 보면 이미지 파일을 캐드에서 불러와야 하는 경우가 발생합니다.

그냥 이미지 파일 자체 첨부가 필요하면 복붙 하거나 삽입 탭에서 부착하면 됩니다만...

도면(dwg) 파일이 필요한데 도면 이미지(png 등)로만 있는 경우가 있습니다.



예를 들면

전력량계 도면 파일이 필요해서 서치를 해보았습니다.

http://namjun.com/blog/portfolio_page/%ed%95%9c%ec%a0%84%ec%9a%a9-g-type%ec%82%bc%ec%83%81/

G-Type(삼상)

위 링크는 한전 전력량계 제품 상세 설명 페이지입니다.

페이지를 살펴보면 다음과 같습니다.

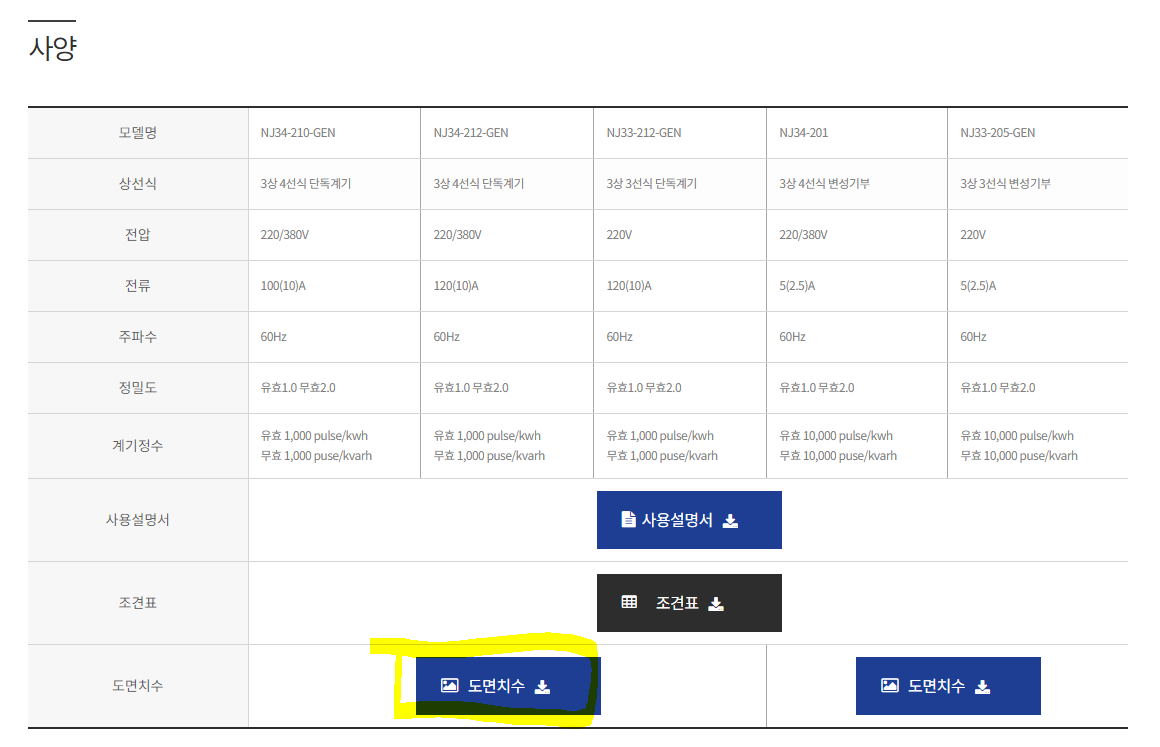

사양

전력량계 사진 밑에 보면 사양 부분이 있습니다.

사용설명서, 조견표...를 지나면 도면 치수가 있는데 딱 봐도 이미지(사진) 파일 같습니다.

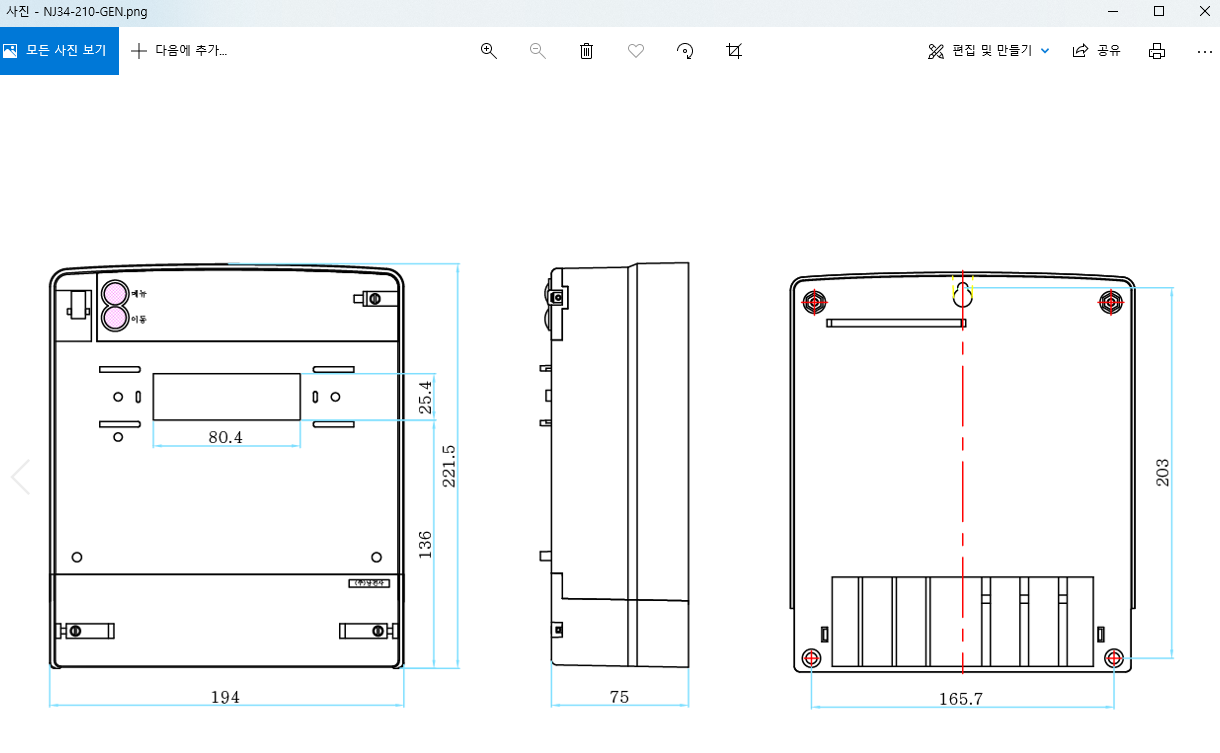

도면 사진

이럴 수가~ 역시 dwg 파일이 아닌 이미지 파일이네요.

이렇게 된 이상 바로 캐드에서 써먹기 쉽진 않겠습니다.

그냥 어디 첨부해서 '도면이 이렇습니다~'라고 보여 줄 정도만 되고

바로 캐드 도면에서 수정해서 활용하긴 쉽지 않습니다.

뭐 원본 캐드 파일이 필요하면 본 제품 판매처에 연락해서 캐드 도면 달라고 하면 되긴 합니다만.

연락하지 않고... 저 이미지로 어떻게 캐드에서 못 쓸까??

방법은 있습니다만 원본보다는 완벽하지 못 하다는 단점이 있습니다.

그래도 위 이미지는 화질이 좋아서 다른 도면 이미지 보다는 변환이 잘 될 거 같습니다.

(화질 깨진 도면들은 깨진 모습도 같이 dwg 파일 선, 면 등으로 변환됨 ;;)



반응형



이미지(png 등)를 dwg 파일로 변환하는 과정 ...

1. PNG 파일(래스터 이미지인 경우)을 벡터(vector) 이미지로 변환 (보통 유료이므로... 생략 가능)

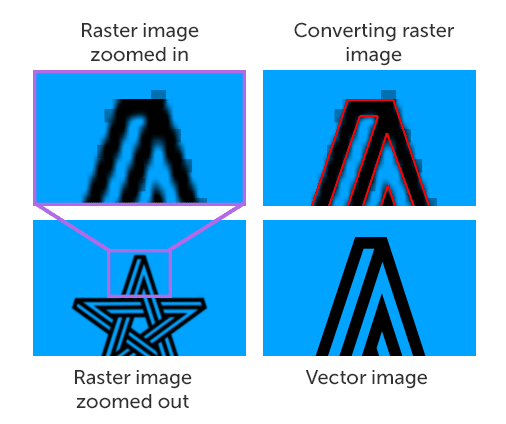

좌: 래스터 이미지/ 우 : 벡터 이미지

https://www.scan2cad.com/blog/dwg/converting/ultimate-guide-png-to-dwg-conversion/

Ultimate Guide: PNG-to-DWG Conversion | Scan2CAD

벡터 이미지로 변환하는 사이트는 아래 몇 개 있습니다.

근데 다운로드하려고 하면 돈 내라고 하더라고요.. (쩝)

https://www.vectorizer.io/

Online Image Vectorizer

https://ko.vectormagic.com/

Vector Magic: JPG, PNG 이미지를 SVG, EPS, AI 벡터로 전환

다운로드 전까지의 과정은 다음과 같습니다.

홈페이지에서 변환하려는 이미지를 업로드(드래그) 합니다. 그다음에 변환을 눌러주고 기다려줍니다.

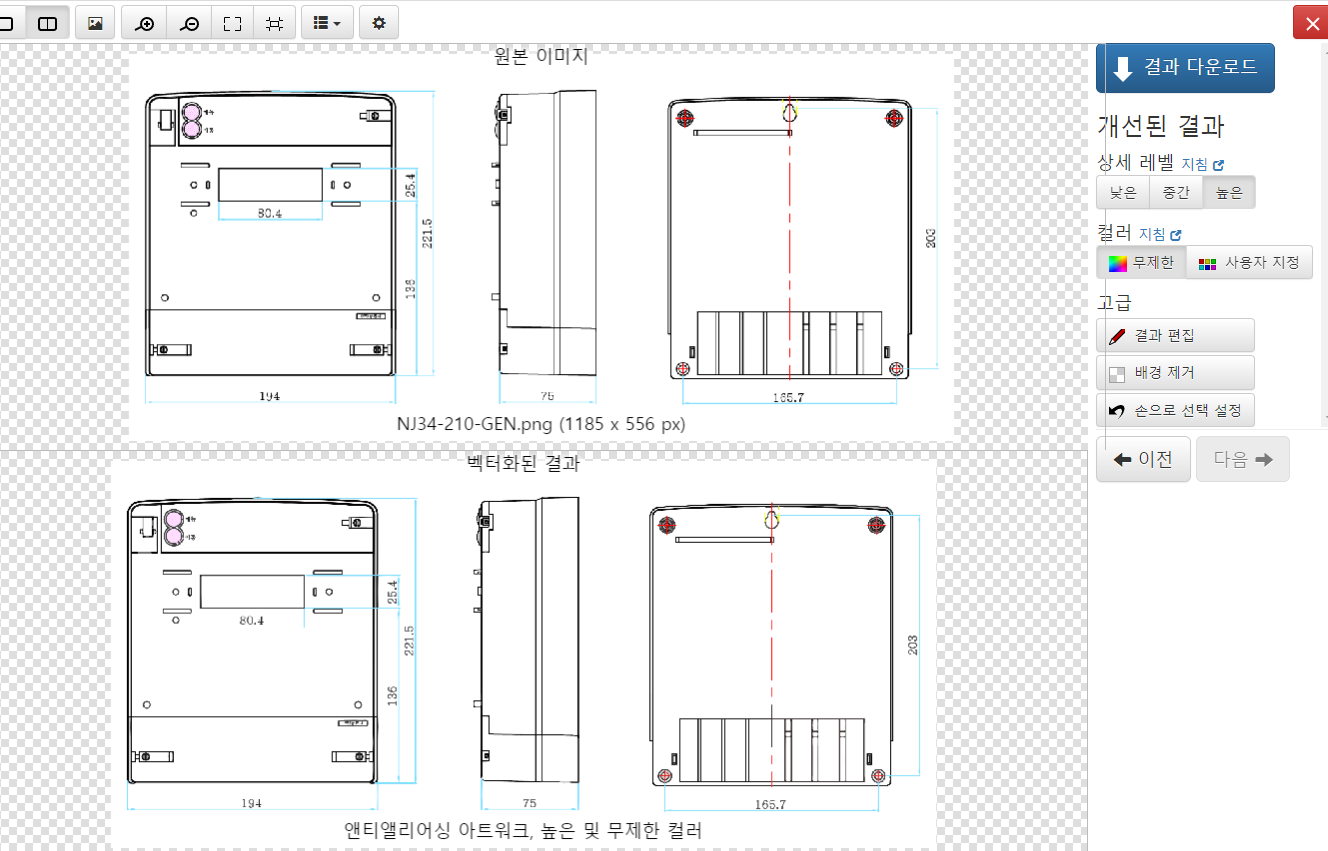

결과

이제 이걸 다운로드하으려고 하면...

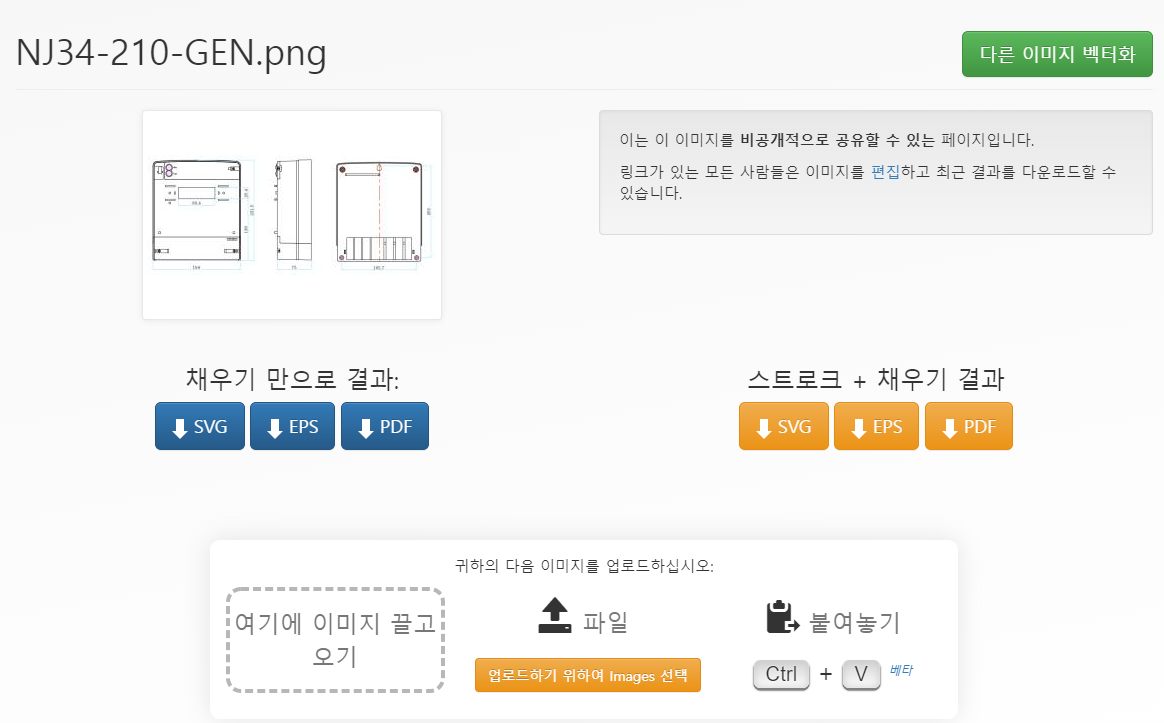

다운로드 설정

변환 후 파일 선택이 가능한데... PDF를 누르니까 다음 화면이 떴습니다.

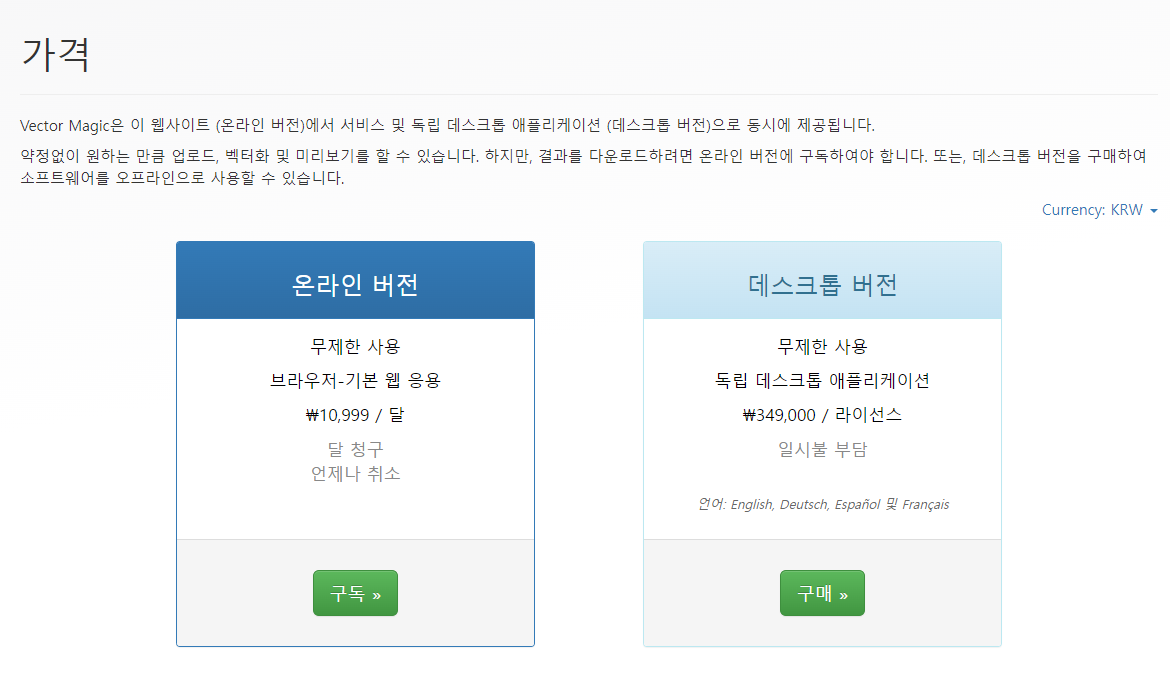

가격



가격을 내라고 합니다. 제가 소개드린 사이트 둘 다 돈 내라고 하더라고요.

유료는 좀 부담되므로 벡터 이미지로 변환하는 건 일단 생략합시다.



2. 이미지(png)를 dwg or dxf 파일로 변환

하지만 이미지 자체를 dwg, dxf 파일로 변환해주는 사이트는 많습니다.

문제는 몇몇 사이트는 이유를 모르겠지만 '도면이 유효하지 않습니다'라고 뜹니다.

(애초에 도면 파일을 구하는 게 낫긴 합니다...)

구글에 png to dwg라고 칩니다. (jpg 면 jpg to dwg, pdf 면 pdf to dwg. 근데 pdf는 오토캐드 내에서 변환해주는 게 있습니다.)

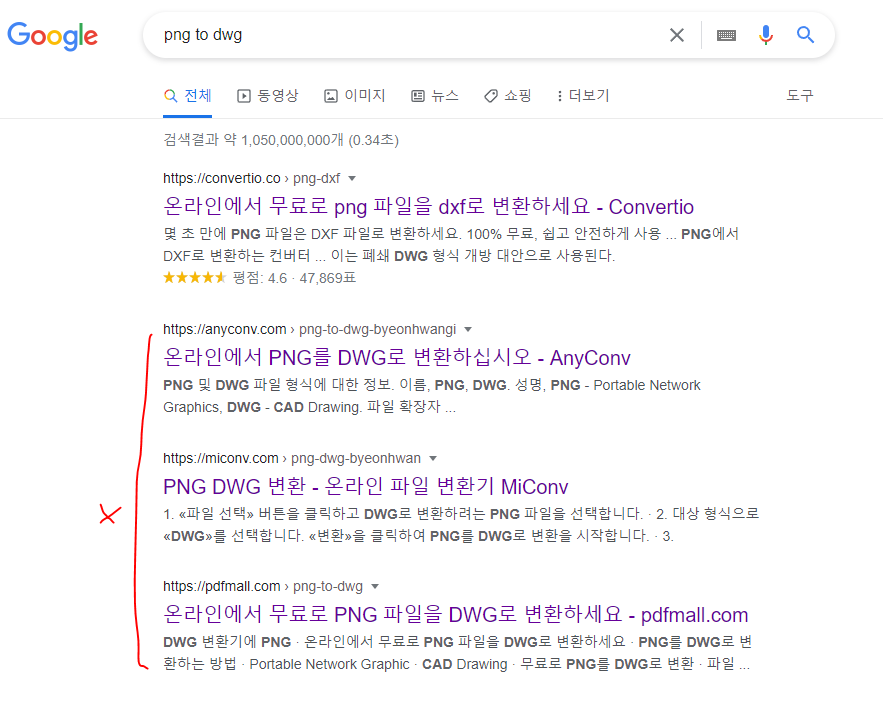

검색 결과

전력량계 파일 기준으로 위 사진에 나와있는 마지막 3개 링크에서는 어째선지 변환이 잘 안 되더라고요.

ㅜㅜ 변환됐다기에 다운로드하고 열면 '도면이 유효하지 않습니다' 뜨거나 그냥 에러가 납니다.

대신 dxf 파일은 변환이 됐습니다.

https://convertio.co/kr/

Convertio — 파일 변환기

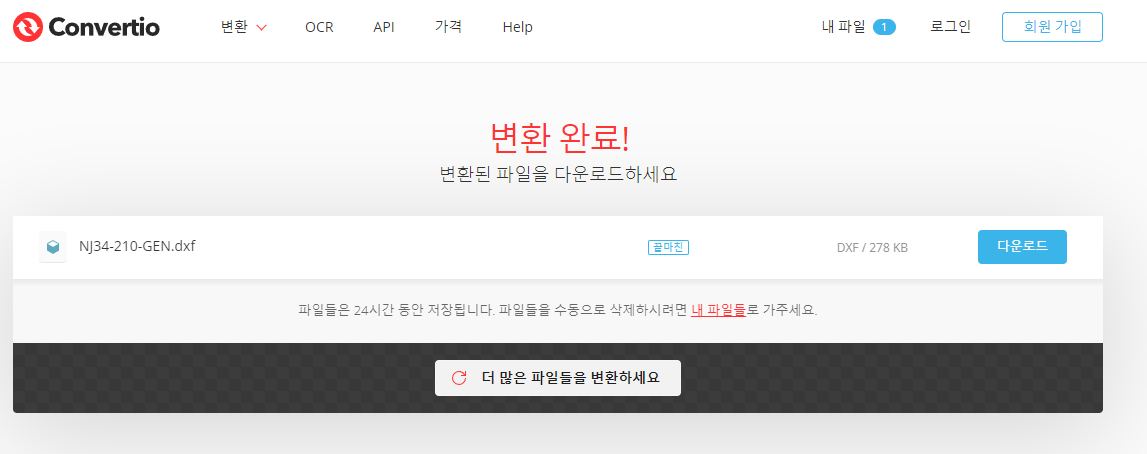

변환

위 사이트에서 변환해줬고요.

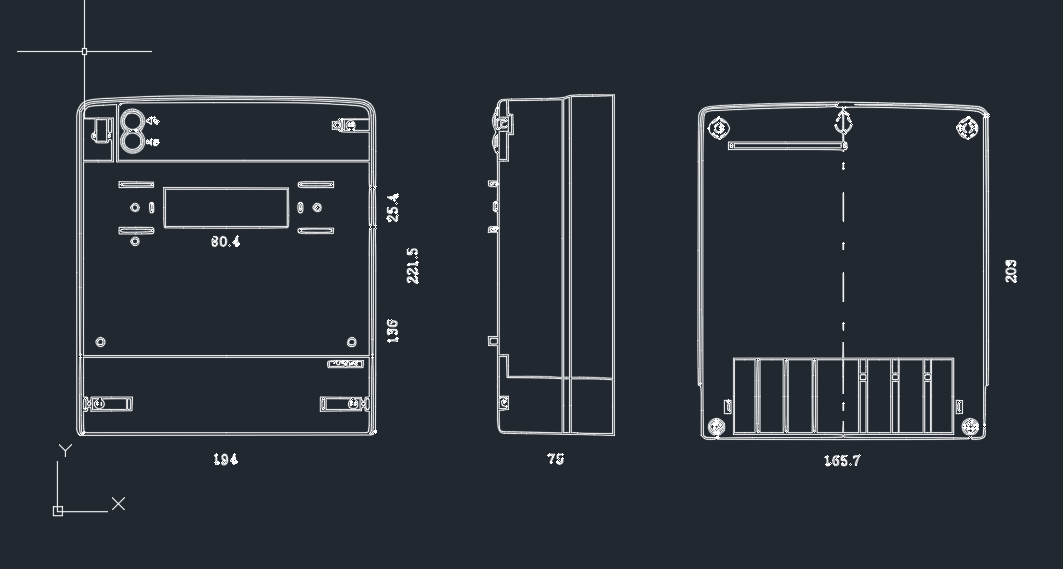

변환된 도면

dxf 파일로 변환된 전력량계입니다.

그럴싸해 보입니다. 근데 자세히 보면...

완벽하진 않음...

완벽하진 않습니다. 한 줄이 두 줄 되어 있고 그렇습니다.

하지만 뭐... 이 정도도 꽤 괜찮은 결과이긴 합니다.

진짜 화질 안 좋은 것들은 변환 결과가 무슨 흩뿌린 사진처럼 되거든요.



이 정도의 퀄리티면 사용 괜찮다! 싶으시면 쓰시고

아니시면... 캐드 도면 요청이 가장 빠르고 확실한 방법입니다.
