캐드(Auto CAD) : 해치(hatch, 색상 채우기) 투명도 조절하고 프린트(PDF)에도 적용하는 법(with. 그리기 순서)

캐드에서 도형에서 색상을 채우는 명령어는 해치(hatch)입니다.

그림판의 페인트 붓기와 유사합니다.

원하는 도형을 선택하고 hatch 명령어를 입력하면 됩니다. (보통 ha 정도 입력하면 자동 완성된다.)

페인트 붓듯이 색칠을 원한다면 SOLID를 선택하면 되겠습니다. (이외에도 다양한 색칠 형태가 있다. 격자 등)

투명도 조절

해치에서 투명도 조절을 하기 위해서 상단의 '해치 편집기'에서 간단하게 처리할 수 있다.

'해치 투명도'의 값을 조절하면 된다. 0은 투명도가 제로라는 의미로 그 이상 값은 투명도를 갖는다.

적당히 반 49로 해줬다. (50도 되지만... 그냥 막대바로 설정했더니)

해치 비교

좌측이 투명도를 조절한 해치이고 오른쪽은 투명도 0이다.

이제 이 상태로 플롯(인쇄)을 해보자.

중요한 점은 투명도를 적용시키기 위해 우측에 '플롯 옵션'에서 '플롯 투명도(T)'를 체크해줘야 한다.

플롯 옵션-플롯 투명도

그리고 미리보기를 해보았다.

미리보기 결과



반응형



글자가 딱히 없어서 투명한 건지 잘 와닿지 않는다.

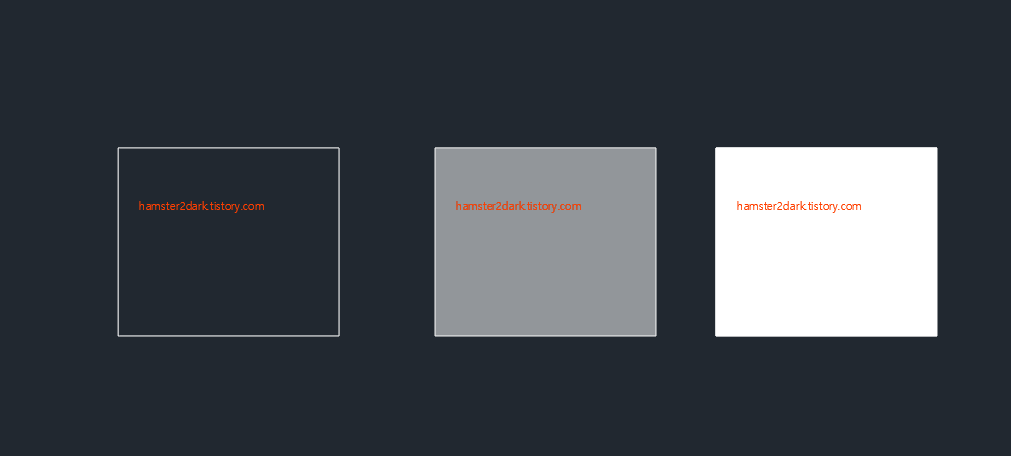

투명도가 제대로 들어갔는지 비교를 위해 글자를 넣어준다.

글자의 색깔은 주황색(색상 20)으로 설정해주었다.

참고로 인쇄(플롯)에서 색상 20은 개체 색상 사용으로 체크하였고 흰색(225)은 검은색으로 처리하였다.

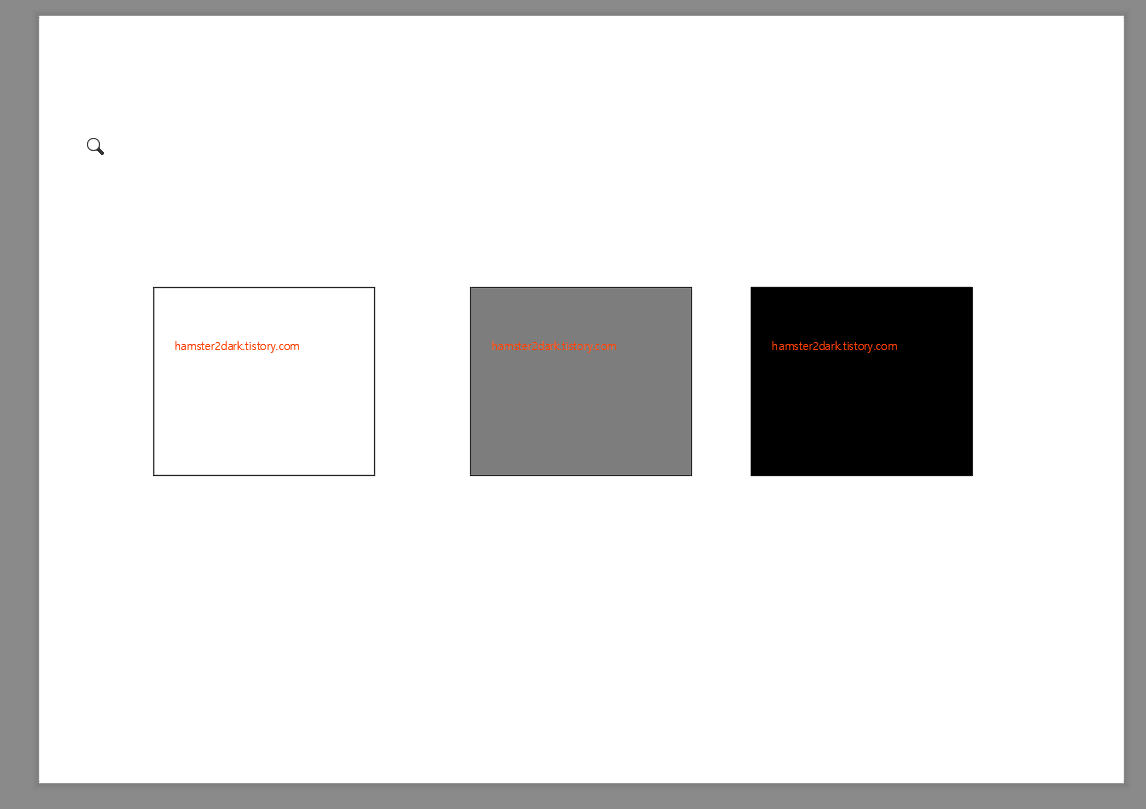

글자 넣고 미리보기

별반 다를 바가 없다. 그 이유는 글자들이 가장 위쪽에 있기 때문(레이어로 치면 가장 윗 레이어)

그리기 순서가 맨 앞이라는 의미다. 해치 뒤로 옮겨주기 위에 그리기 순서를 변경해주자.

그리기 순서 변경

글자들의 그리기 순서를 '맨 뒤로 보내기' 해준다.

글자를 다 선택하고 오른쪽 마우스 클릭하여 선택해주면 된다.

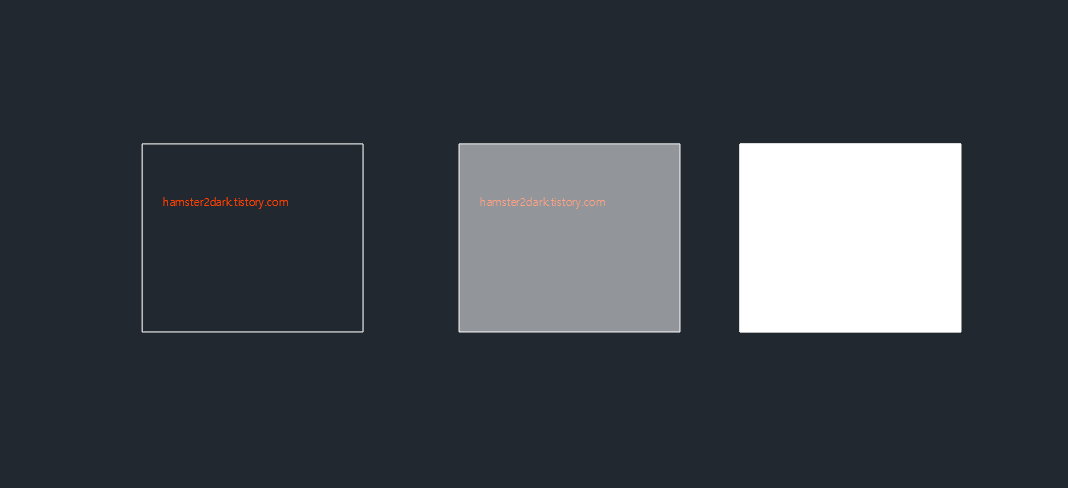

그리기 순서 뒤로 적용

그러면 투명도에 따라 글자가 흐릿하게 보임을 볼 수 있다.

맨 좌측은 해치 없음, 중간은 해치 투명도 49, 오른쪽은 해치 투명도 0

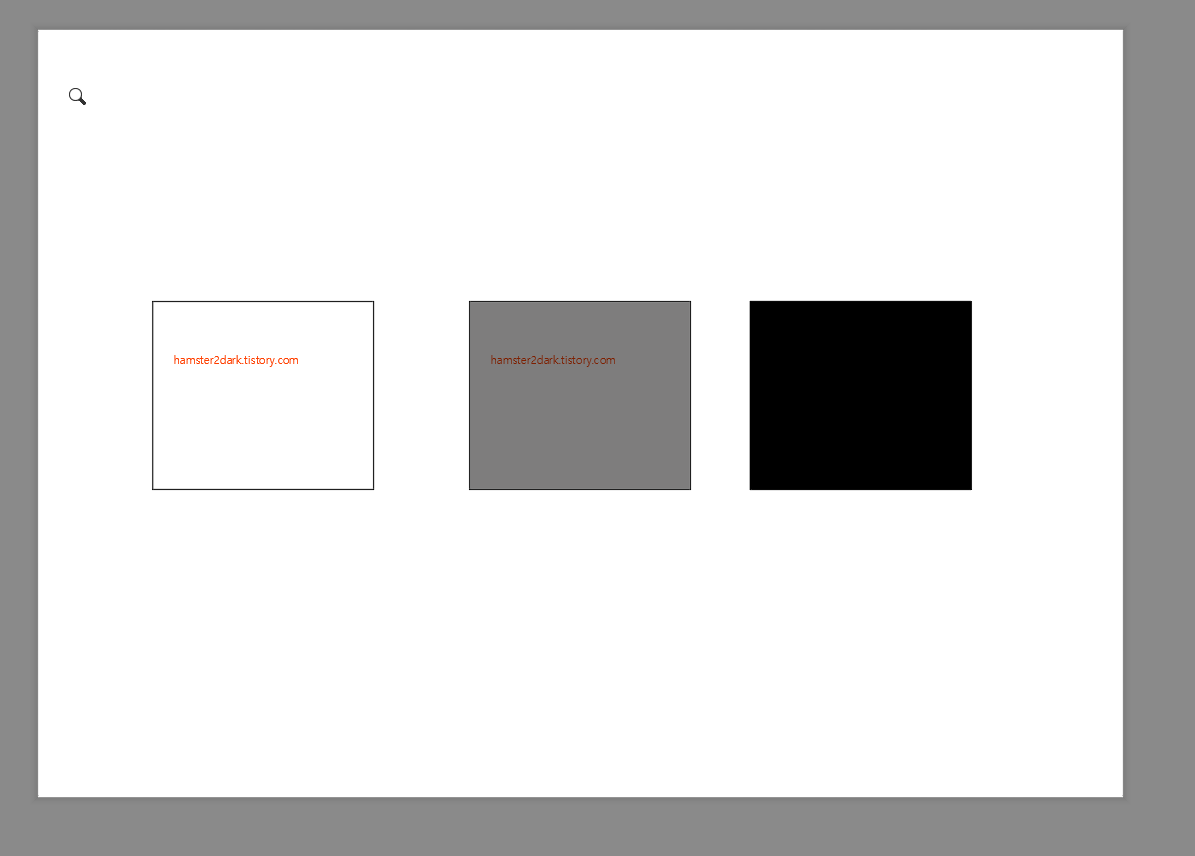

미리보기

투명도에 따라 글자가 보이는 정도가 정해진다.

역시 투명도가 0이면 글자가 아예 보이지 않음을 확인할 수 있다.

플롯 투명도 체크 안 한 경우

만약 플롯 옵션에서 플롯 투명도 체크를 하지 않으면 위와 같이 투명도 차이를 볼 수 없다.

투명도 49도 투명도 0으로 처리된다.
