안녕하세요?

캐드를 사용하다 보면 특정 객체만 선택해야 하는 일들이 발생합니다.

이전에는 Filter, Find 명령어를 통해 선택 하는 방법에 대한 글을 올려왔는데요.

2022.01.13 - [2퍼센트의 지식 뽐내기] - 오토캐드(AutoCAD) 문자 ??? 한글 내용 보이게 하는 법 (Filter 필터 명령어 이용, 글자 전부 한꺼번에 높이 변경 없이)

오토캐드(AutoCAD) 문자 ??? 한글 내용 보이게 하는 법 (Filter 필터 명령어 이용, 글자 전부 한꺼번에

2022.04.05 - [2퍼센트의 지식 뽐내기] - 캐드(Auto CAD) 특정 블럭(Block) 일괄 선택 지정/삭제 하는 법(Filter 명령어 사용)

캐드(Auto CAD) 특정 블럭(Block) 일괄 선택 지정/삭제 하는 법(Filter 명령어 사용)

2022.05.25 - [2퍼센트의 지식 뽐내기] - 캐드(Auto CAD) 문자/단어 찾기 및 대치 Ctrl+F 기능 (Find 명령어)

캐드(Auto CAD) 문자/단어 찾기 및 대치 Ctrl+F 기능 (Find 명령어)



이번에는 좀 더 쉬운 방법에 대해 알아보겠습니다.

1. 특성 창을 통해 선택하는 방법과 그 한계

2. QSELECT 명령을 통해 신속 선택을 하는 방법

입니다.



예시로는 아파트 백과 홈페이지에서 다운로드 받은 아파트 샘플 도면을 사용했습니다.

1. 특성 창을 통해 선택하는 방법과 그 한계

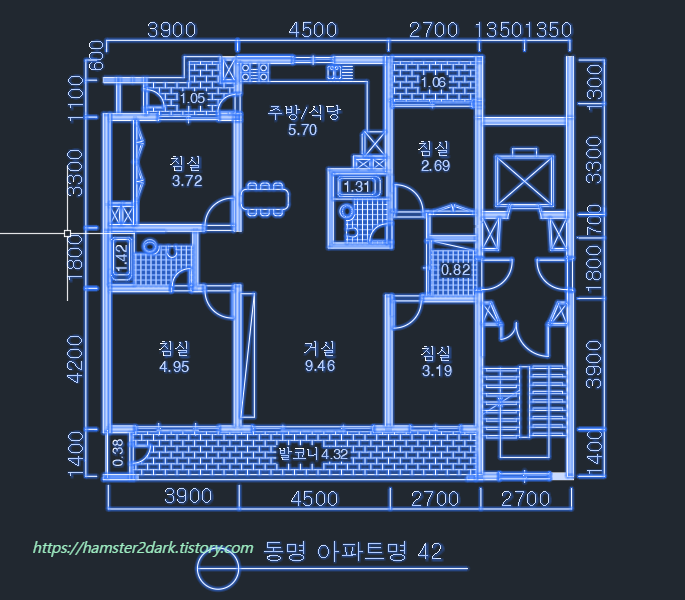

먼저 선택하고자 하는 객체가 포함된 영역을 전부 선택해줍니다.

필터(Filter) 명령어를 사용해서 구분한다면 이 단계에서 Filter 명령어를 사용하겠지만

특성(속성) 창을 통해 특정 개체만 선택하는 방법이기 때문에

특성 창을 열어줍니다.

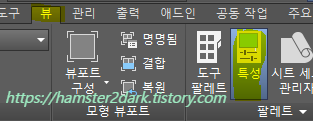

특성창은 '뷰' 탭의 '특성'을 클릭하여 여닫을 수 있고 Ctrl+1 단축키를 통해서도 가능합니다.

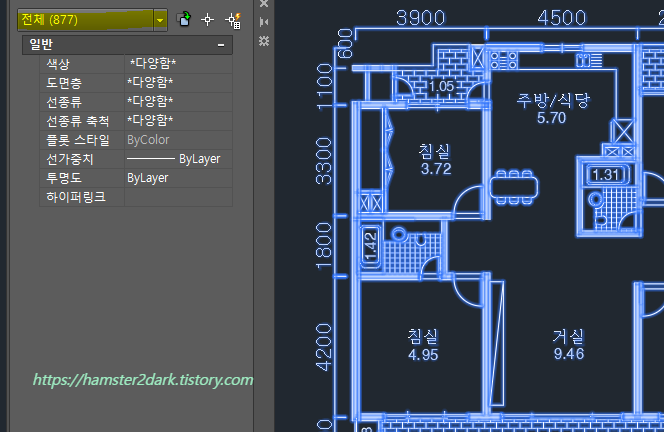

특성창 좌측 상단에 선택된 개체들의 개수와 '전체'라는 문구가 뜹니다.

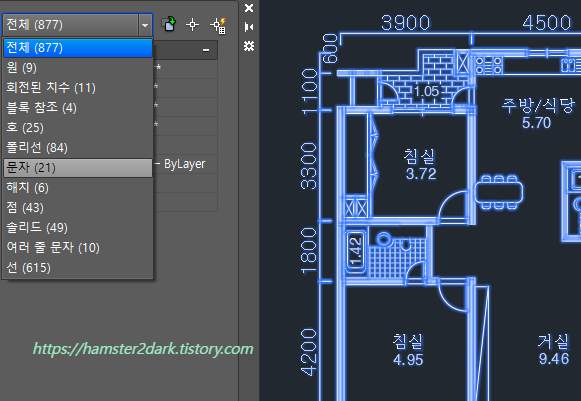

클릭하여 목록을 확인하면 선택된 개체들이 어떤 구성인지 자세히 알 수 있습니다.

각각 클릭하여 특성 창의 변수를 수정할 수 있습니다.

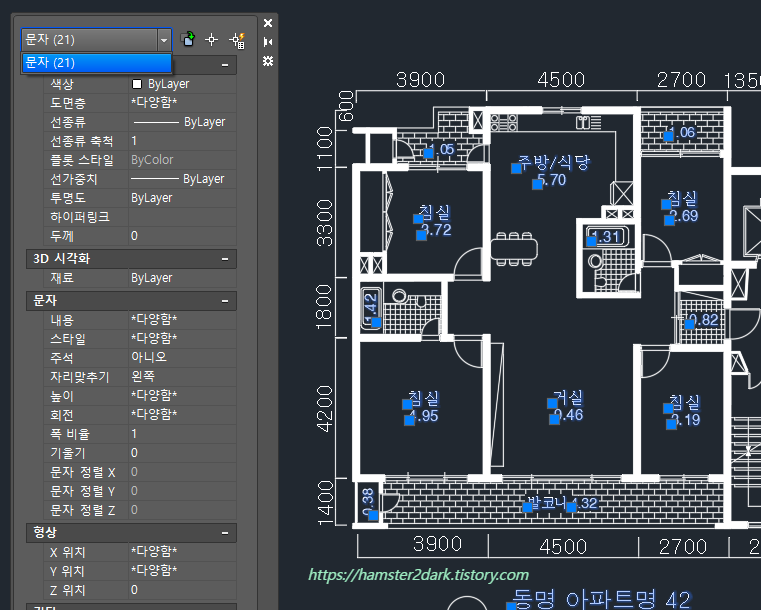

문자로 예시를 들면

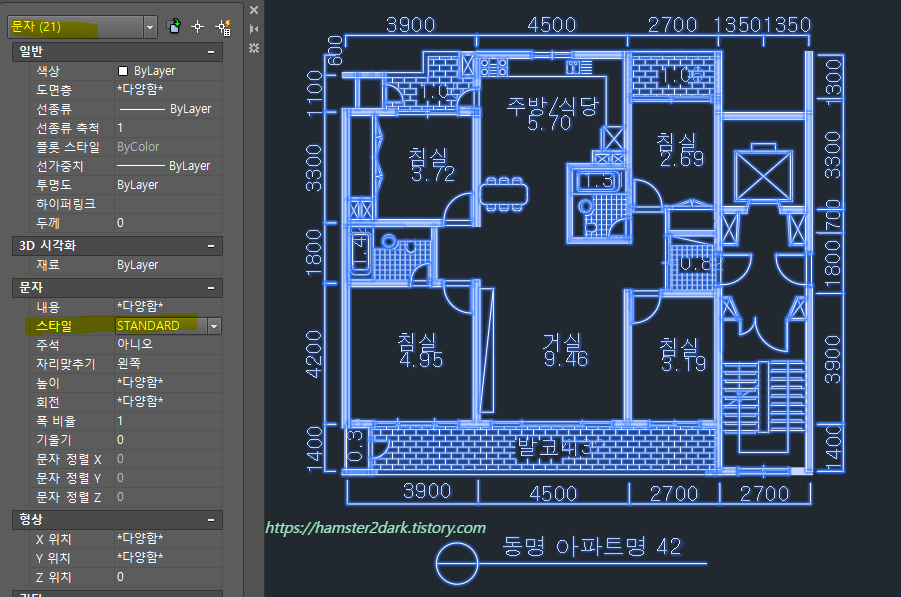

스타일을 한꺼번에 STANDARD로 변경할 수 있습니다. 다만 전체 중에 문자만 선택한다고 문자만 구분하여 선택되지 않고... 처음에 선택했던 전체 형태를 유지하므로 어느 부분이 문자에 해당하는지는 확인이 좀 어렵네요.

그래도 Filter 명령어보다는 "문자들이 ??? 으로 안 보일 때" 문자 스타일을 동시에 변경하여 보이게 하기 아주 쉬운 방법이겠습니다. 그 외에도 색상을 변경한다든지 도면층을 변경한다든지 이용해 볼 수 있겠습니다.



반응형



2. QSELECT 명령을 통해 신속 선택을 하는 방법

"QSELECT" 명령어 입력 후 스페이스 바 (또는 Enter)를 눌러 명령어를 실행시킵니다.

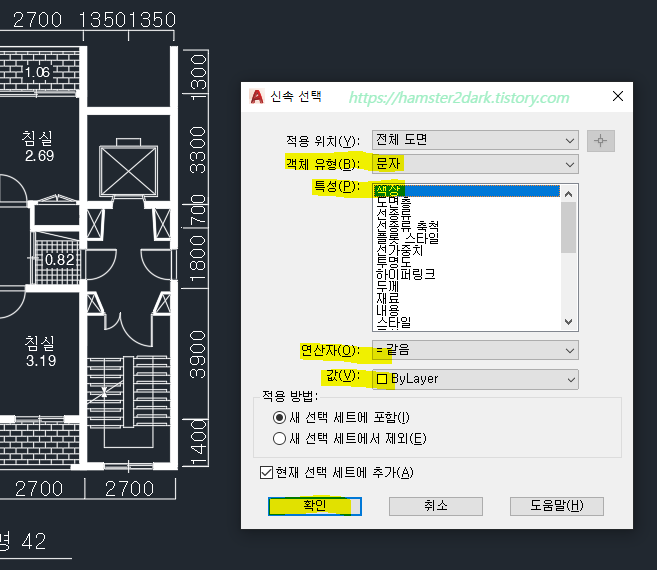

'신속 선택'이라는 창이 뜹니다.

아까와 같이 문자만 선택하기 위해 '객체 유형', '특성' 등을 선택하여 '확인' 눌러주세요.

특성 창에서 객체 유형으로 구분한 것보다는 좀 더 세분화하여 선택할 수 있습니다.

Filter 명령어 보다 더 간소화되었으며 Filter 명령어는 여러 요소를 And 개념(ex. 높이가 20이며 색상이 빨강인 문자)으로 고를 수 있어 복잡한 요소를 선택하기에 더 좋을 거 같네요.

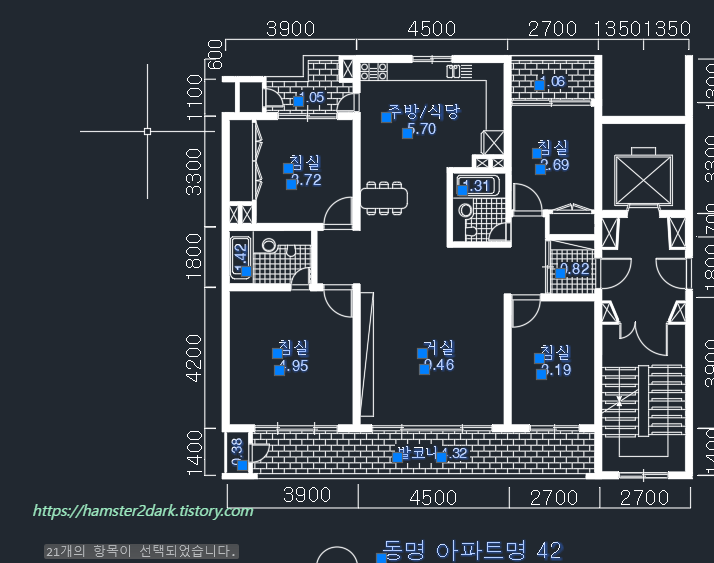

확인을 누르면 문자 유형의 객체들만 선택됨을 볼 수 있습니다.

특성 창에서도 유형들을 보면 '문자(21)'이 전부이며 이 상태에서 스타일, 색상 변경뿐만 아니라 추가 명령어를 통해 객체를 삭제, 이동 등 다양한 작업을 수행할 수 있겠습니다.

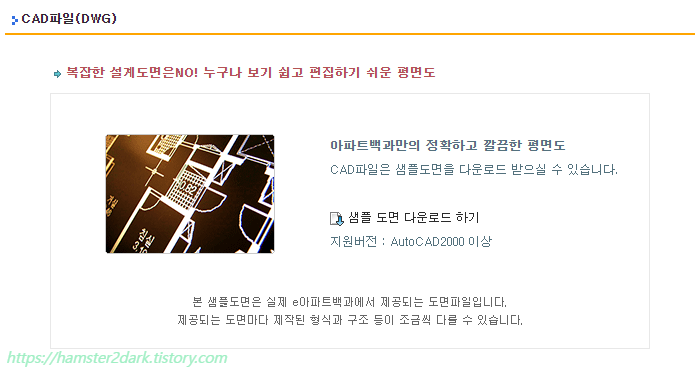

도면의 출처는 다음과 같습니다.

http://aptbg.com/ea0103.php

아파트백과 - 국내최고도면DB

아파트백과_샘플도면.dwg

0.08MB
