1. 적절한(사용할만한) 프로그램 조사

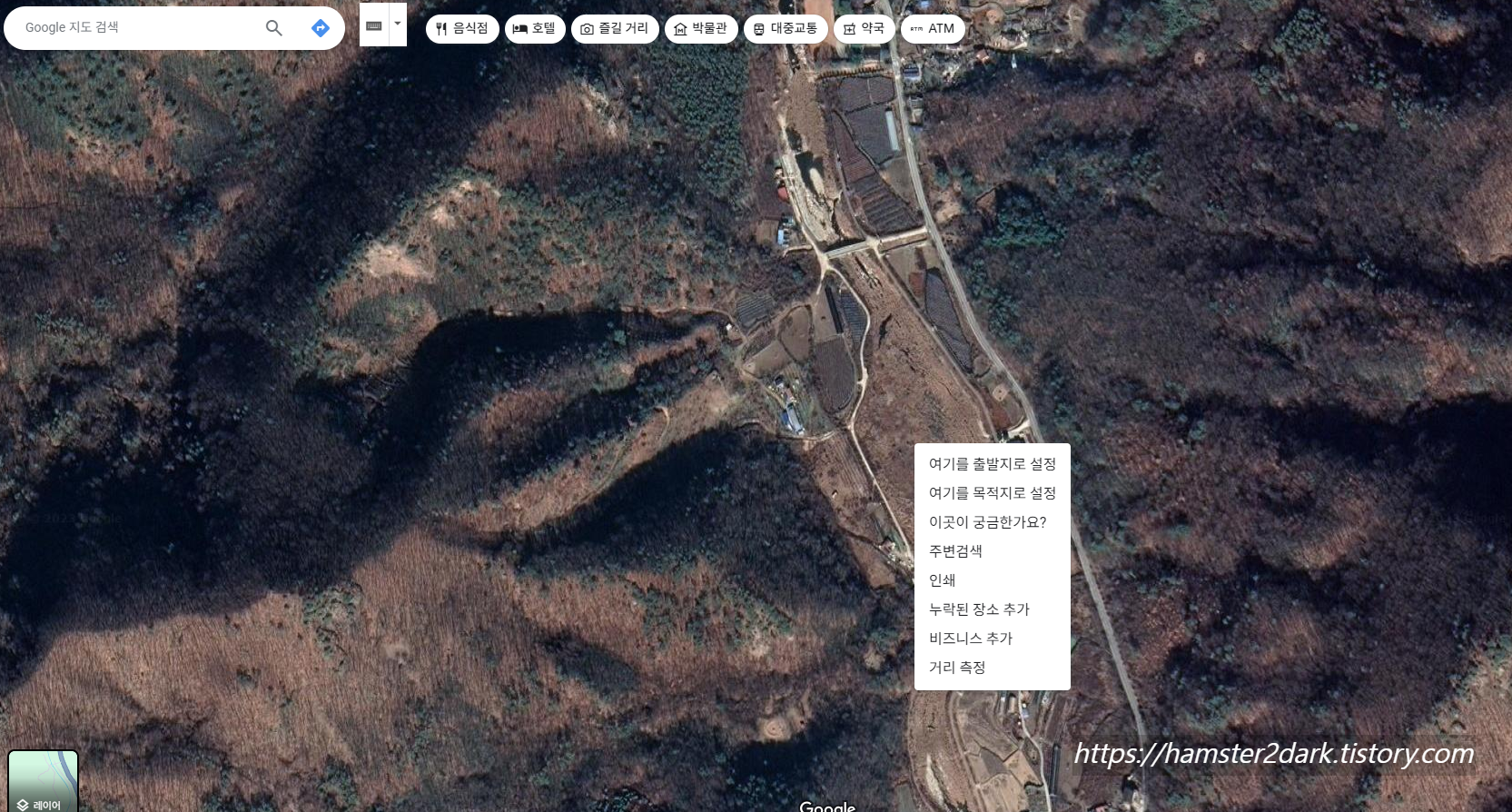

1-1. 카카오맵, 구글 맵
가장 기본적인 지도맵인 카카오맵과 구글맵을 확인해 보았습니다. 2D(평면)이므로 좌표나 위치 검색을 통해 확인용으로는 적당하나 음영을 파악하기엔 무리가 있었습니다.

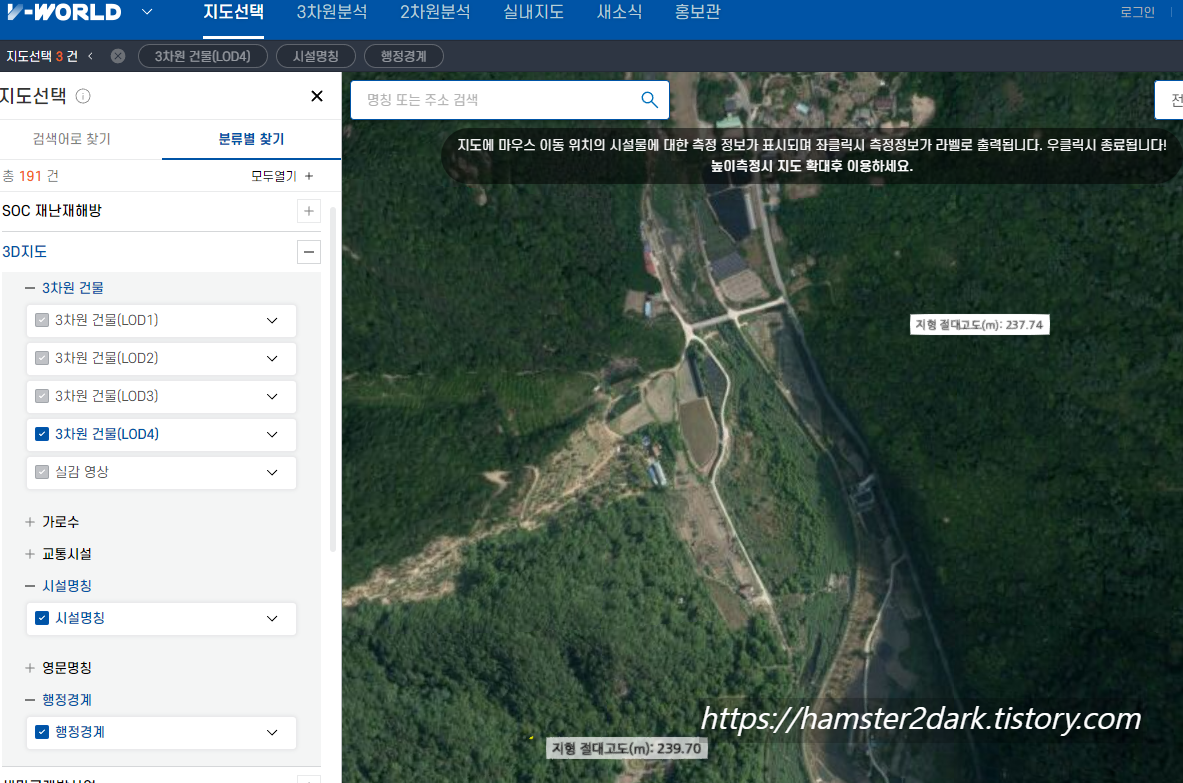

1-2. 브이월드 지도서비스(디지털 트윈국토)
다양한 국가공간 정보를 쉽게 조회 활용할 수 있는 2D 3D 지도서비스를 제공한다는 소개에 끌려 접속했습니다.
3차원 분석 탭이 있길래 3차원 모델링으로 확인가능한 줄 알았는데 2D 지도랑 다를 바 없었습니다. 제가 원하는 위치만 안 된 것일 수도 있지만 사용법도 복잡해 보여서 포기.

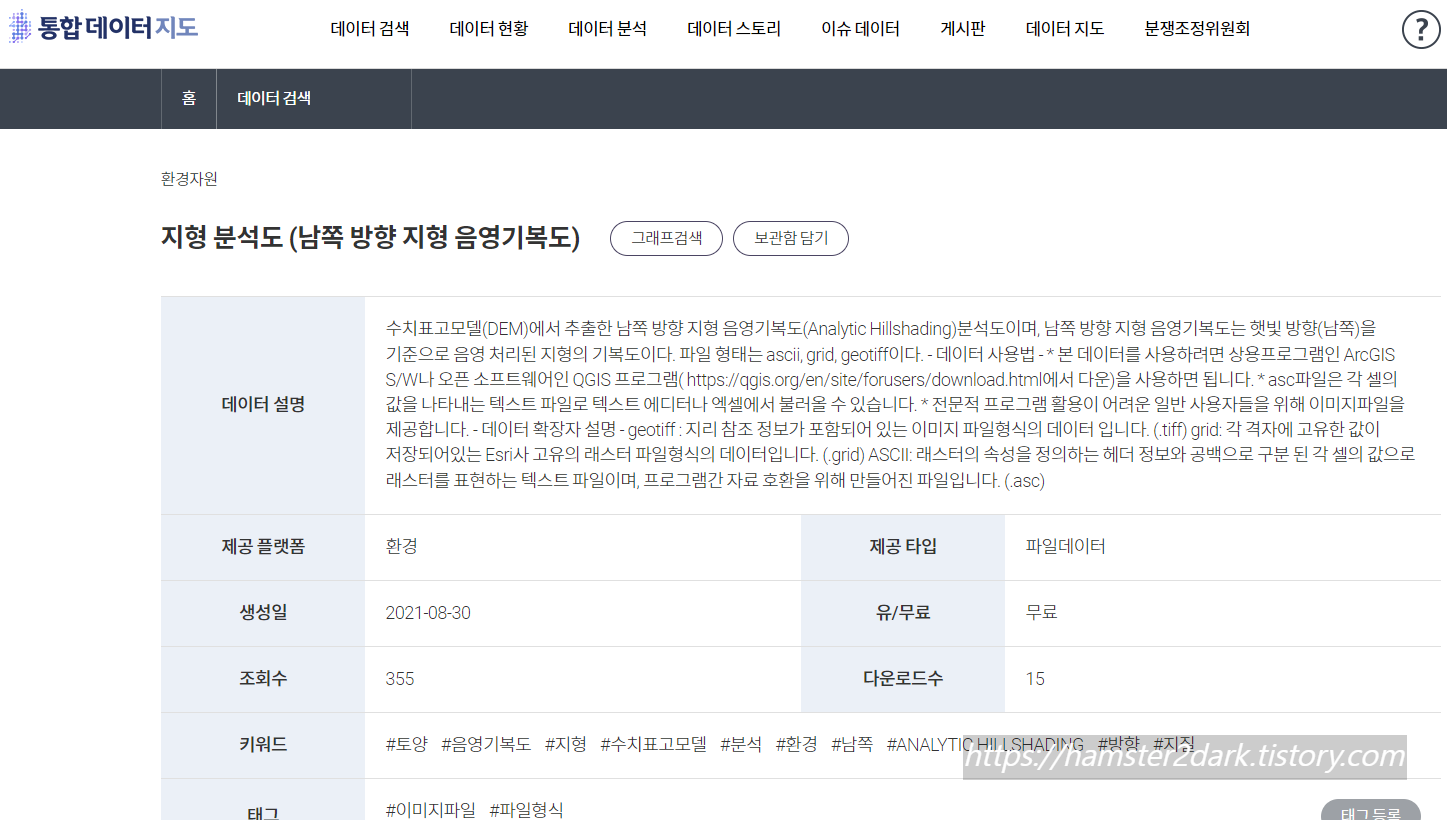

1-3. 통합데이터 지도 : 지형분석도 (ex.남쪽방향지형 음영기복도)
용량도 1기가 넘는 정도로 크고 데이터 사용법도 간단하지 않았습니다. 오픈소프트웨어 QGIS 프로그램을 사용하면 된다는데 이것보다 더 쉽고 적당한 게 있지 않을까 싶어 사용 포기
(기껏 고생해서 파일 열었는데 원하는 형태가 아닐까봐 걱정도 되었던 것도 한몫 함)

1-4. 구글 어스(Google Earth)
확실히 구글어스는 홍보문구("세계에서 가장 정교한 지구본")와 걸맞게 3D를 제공해줬습니다. 클릭한 위치마다 고도도 확인할 수 있긴 했습니다. 다만 태양이 떴다 졌을 때의 음영 시뮬레이션 까지는 갈 길이 멀어 보여서 포기

1-5. 스케치업
인터넷 글들을 보니 스케치업을 통해 시간대별로 지형의 음영을 확인한다고 하더라고요. 근데 문제는 스케치업이라는 프로그램을 깔아야하고 지형 정보도 입력, 태양 정보도 입력해야 하는 그 과정이 만만찮아 보여 포기. (말이 입력이지 노가다일 수 있음)



반응형

여기서 생각해보았습니다. 국내정보로는 내가 원하는 기능을 찾기란 유료 거나 무료는 불만족스럽거나 어려울 거 같다. 영어로 찾아보자. 외국 사이트 중에는 있으리.

1-6. Shadow map(shadowmap)
소개 사이트 보자마자 내가 원하는 거다. 원하는 좌표에서 시간대별로 그림자(음영)가 어떻게 지는지 확인 할 수 있습니다. 심지어 UI도 되게 간단해. 물론 다른 각도에서 보는 방법은 모르겠지만 대략적으로 확인하기 위해서는 이것만으로도 충분했습니다.(다른 각도는 유료일 수도)

2. 사용 프로그램 : Shadowmap (음영지도, 그림자지도)

- 사용 이유 : 가입이 필요 없음 / 사이트로 간단하게 사용 가능 / 부분 무료(무료로도 충분함) / 시간대별 음영 확인 가능

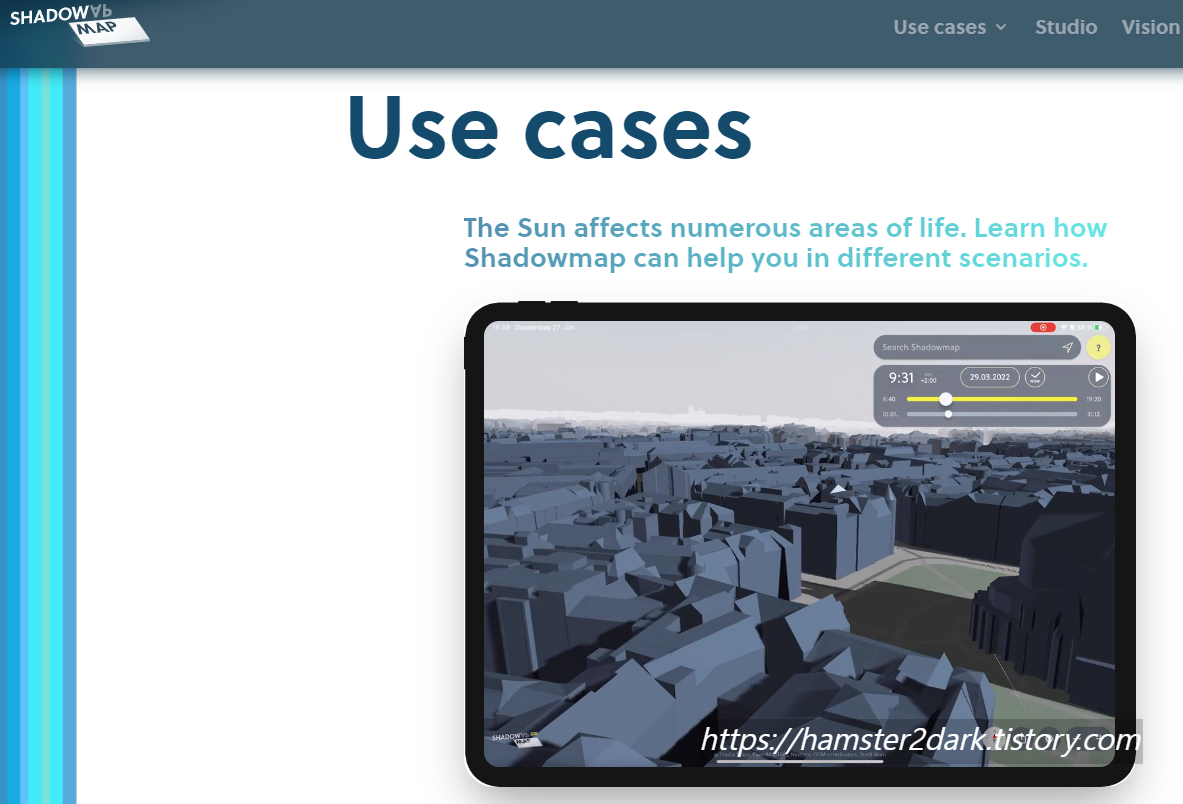

- 사이트 주소(소개) : https://shadowmap.org/

Shadowmap

- 사이트 주소(app) : https://app.shadowmap.org/

Shadowmap



좀더 고화질, 다양한 기능을 사용하려면 pro 기능을 사용해야 하는 걸로 보이는데 일단 저는 무료기능만 사용했습니다.

우선 원하는 좌표로 이동합니다. 한글 입력은 동작하지 않으므로 일일이 마우스를 끌어 찾거나 좌표를 입력하면 됩니다.
(저는 처음에 좌표 입력기능을 몰라서 마우스로 일일이...;;)

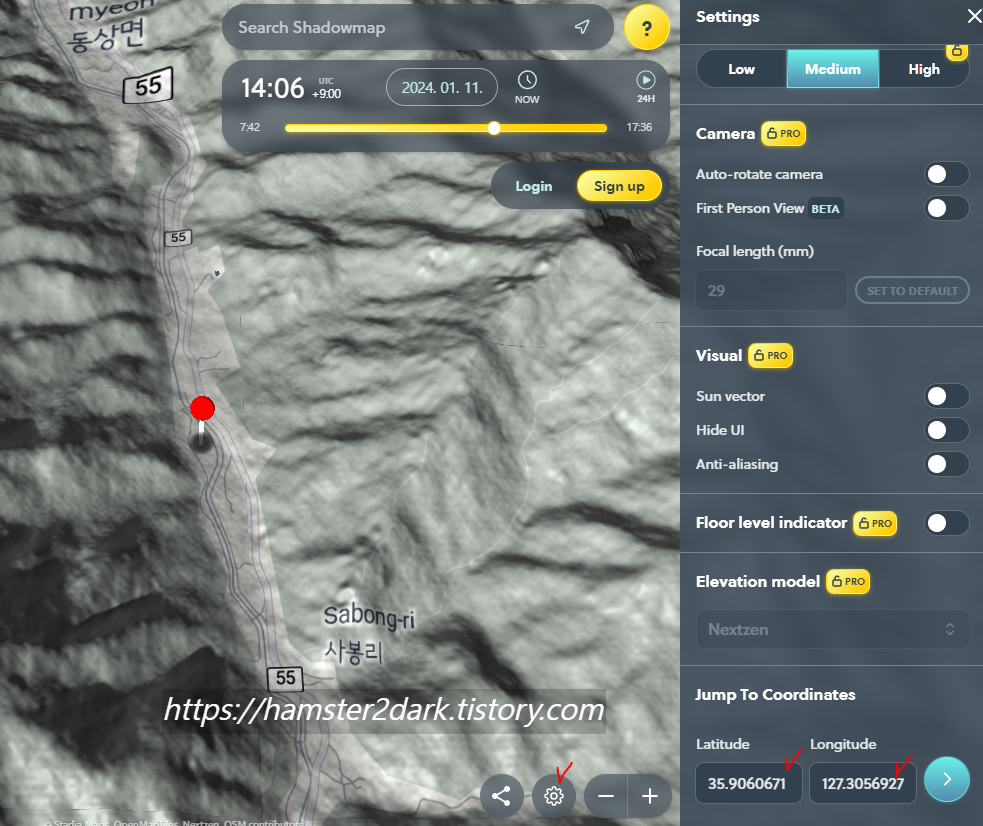

1. 좌표 입력하는 방법 : 우측 하단 설정(톱니바퀴) - Jump To Coordinates (위도, 경도 좌표 입력)

입력 후 오른쪽 파란색 버튼을 누르면 좌표 입력이 되고,
원하는 위치에 도달하면 이제 다 됐습니다.

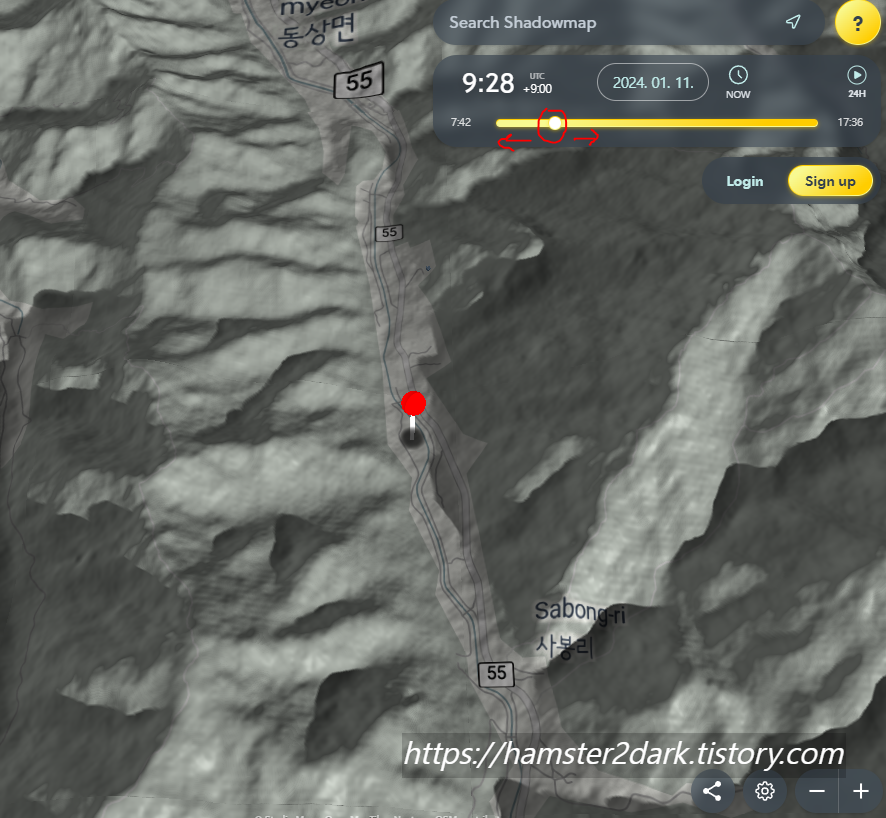

시간대 바를 원하는 시간대로 옮겨 확인할 수도 있고, (좌우로 스크롤)

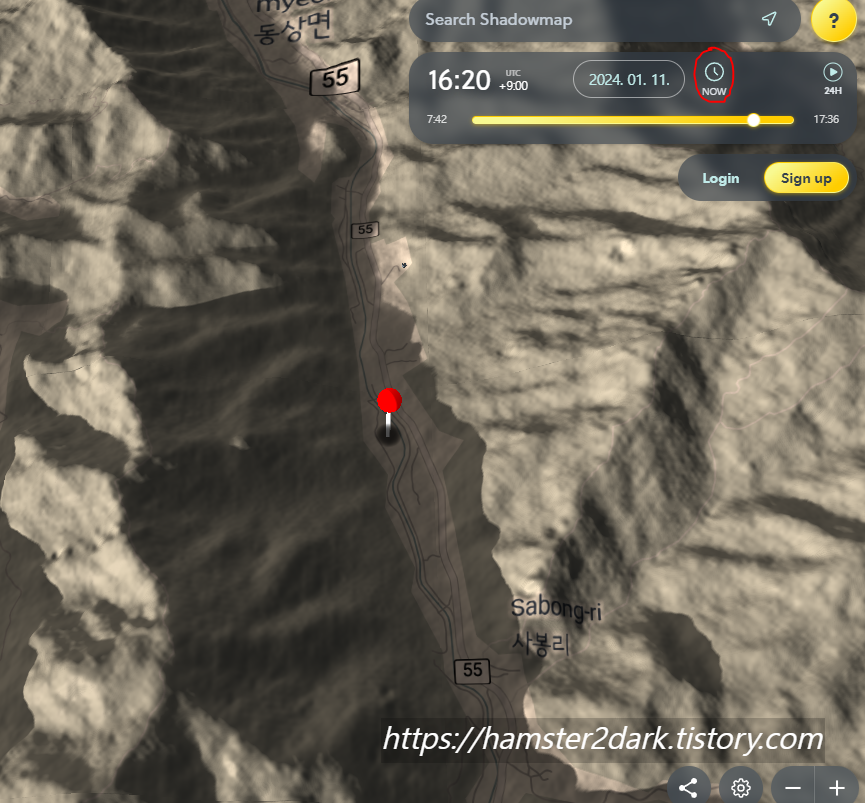

NOW 버튼을 눌러 현재 시간대의 음영도 확인 가능하고,

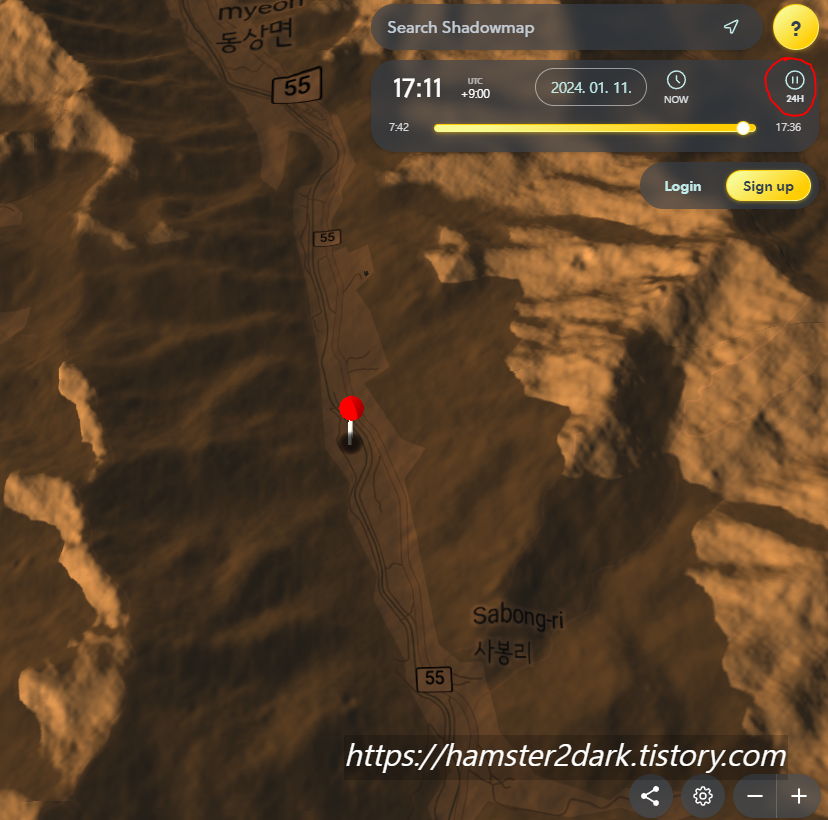

24H버튼을 눌러 시간대별 음영을 자동재생해주기도 합니다.

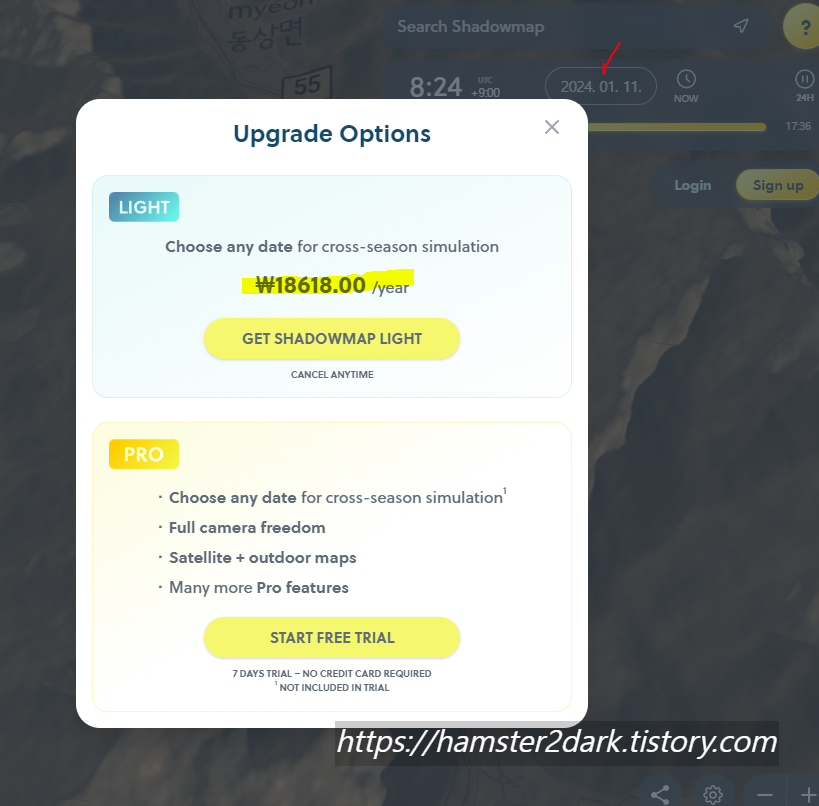

문제는 현재 날짜 기준으로만 음영을 파악해주므로... 다른 계절, 날짜는 비용을 지불해야 합니다.
(그래도 Light 기능이면 사용 가능하고 1년에 18,618원이면 사용할만 하지 않나?)

PRO 가격은 연간 115,188원 입니다.

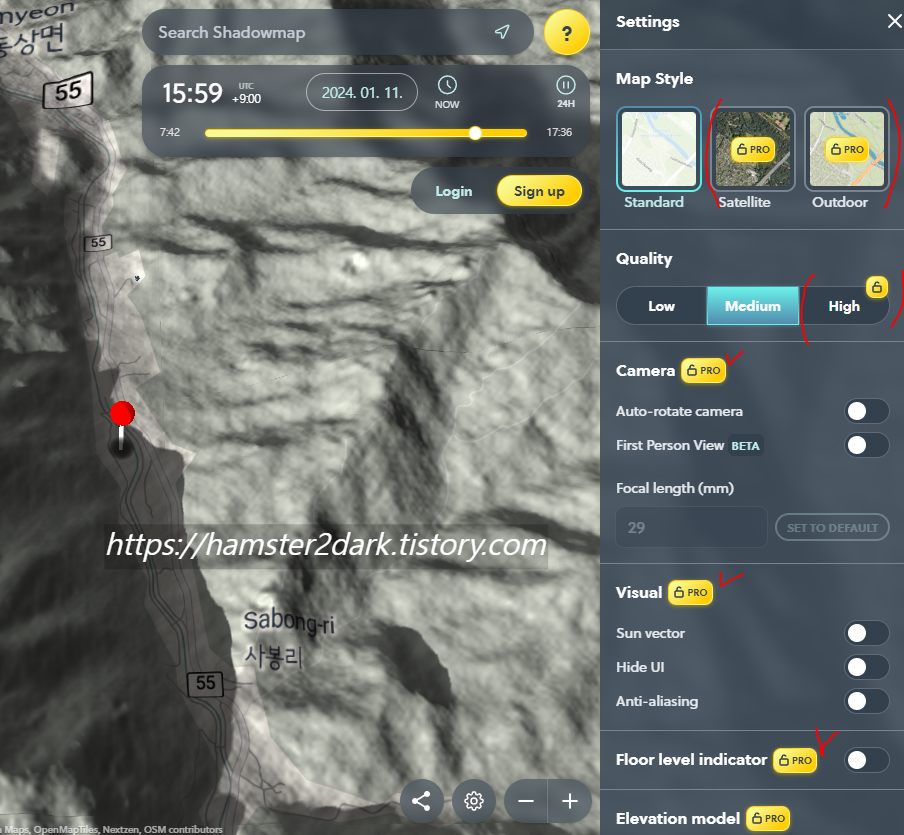

대신 PRO 버전은 위성사진으로 바꿀 수도 있고 고화질로도 변경할 수 있습니다.

그 외에도 카메라 회전 등과 같은 기능, 비주얼(Visual),  Floor level indicator, Elevation model 등의 기능을 사용할 수 있네요.



태양이 뜨고 지는 시간대별, 간단하게 지형을 통한 음영 분석이 필요하다면

위 프로그램(Shadow map, 쉐도우 맵)을 한 번 써보는 것을 추천드립니다.
